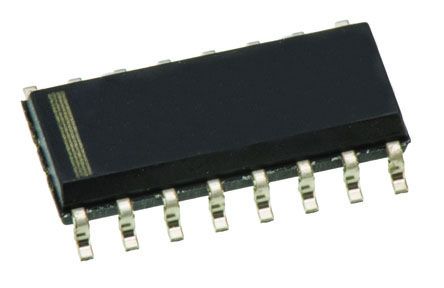

SG2524D
| 制造商 | Texas Instruments Incorporated |
| 描述 | Voltage Mode PWM Controller 100mA 16-Pin SOIC Tube IC REG CTRLR PWM VM 16-SOIC SG2524D, PWM Controller 450kHz 8 to 40V 16-Pin SOIC Switching Controllers Reg Pulse-Width Modulator PWM CONTROLLER, SMD, 2524, SOIC16 Driver; PWM controller; 50mA; 5V; Channels:1; SO16 Regulating Pulse-Width Modulator Switching controller IC SO-16, SG2524D, Texas Instruments , 450 kHz PWM 控制器, 8 → 40 V, 16针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Switching Controllers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 40 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | :2524 | 抗辐射加固 | No |
电气参数
| PWM类型 | Voltage Mode | 下降时间 | 100 ns |
| 频率 | :450kHz | 占空比 | 45(Min) % |
| Cuk转换器 | No | 降压转换器 | Yes |
| 隔离电源 | No | 稳压器类型 | :PWM |
| 额定电压 | 8 V | 升压转换器 | Yes |
| 最大频率 | 722kHz | 上升时间（典型） | 200 ns |
| 输出电流 | 100(Max) mA | 占空比（最大） | 45 % |
| 供电电压 | 8 V ~ 40 V | 倍压转换器 | No |
| 反激转换器 | Yes | 输出数量 | 2 |
| 分频/倍频 | No | 通道数量 | 1 |
| 反相转换器 | Yes | 最大额定电流 | Catalog |
| 开关频率 | 450(Typ) kHz | 同步整流 | No |
| 最小供电电压 | 40 V | 输出数量与类型 | 2 |
机械参数
| 宽度 | 3.91mm | 高度 | 1.58mm |
| 长度 | 9.9mm | 重量 | 0.004998 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 触点形式 | Yes | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :16 |
| 封装形式 | 16SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 10(Max) |
| 包装数量 | SOIC | 尺寸/外形 | 9.9 x 3.91 x 1.58mm |
| 位数 | 16 | 外壳尺寸-插件 | 1.5(Max) |
产品信息
| SPG | 40 | 类型 | Voltage Mode PWM Controllers |
| 系列 | SG2524 | 产品特性 | Adjustable Switching Frequency Error Amplifier |
| 软件 | SLVS077E | 拓扑 | Boost|Buck|Flyback|Forward|Full-Bridge|Half-Bridge|Push-Pull |
| 基本单元 | :2524 | 控制方式 | Voltage Mode PWM Controller |
| 控制器类型 | :PWM | 单元数量 | 1 |
| 使用的IC/零件 | PWM controller | 输出配置 | No |
| 印刷电路板数量 | 16 | ||
环境参数
| 测试温度 | -25 to 85 | 工作温度 | -25 to 85 °C |
