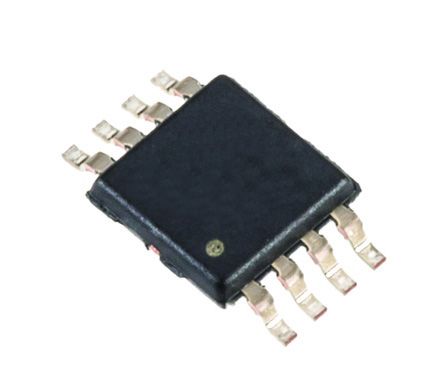

点击放大查看
REF5040AIDGKT
| 制造商 | Texas Instruments Incorporated |
| 描述 | V-Ref Precision 4.096V 10mA 8-Pin VSSOP T/R IC VREF SRS PREC 4.096V 8VSSOP Voltage References Lo Noise Very Lo Drift Prec Vltg Ref VOLTAGE REFERENCE, SERIES, 4.1V, MSOP-8 Low Noise, Very Low Drift, Precision VOLTAGE REFERENCE Texas Instruments Fixed 4.096V 电压参考, ±0.05 %精确度, 30mA, 18 V输入, 8针 VSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Voltage References | 其他名称 | 296-24502-2 |
| 产品类别 | Voltage References | 标准包装数量 | Cut Tape, Tape & Reel |
| 工厂包装数量 | 250 | 标准封装名称 | SSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 容差 | ±0.1% | 基准类型 | Precision |
| 额定电压 | 4.096 V | 电源调整率 | 1 ppm/V |
| 负载调整率 | 30 ppm/mA | 输出电流 | 10 mA |
| 供电电压 | 4.096 | 电压基准 | :4.096V |
| 输出电流1 | 10 | 通道数量 | 1 |
| 最大额定电流 | Catalog | 触点电压（最大） | 18 V |
| 最小输入电压 | 4.096V | 输出电压（最大） | 4.096 V |
| 静态电流 (Iq) | 1mA | 输出电流/通道 | 10 mA |
| 精度 - 最高（最低） | 0.1 % | 最大持续工作电压（MCOV） | :18V |
机械参数
| 宽度 | 3.1(Max) | 重量 | 0.000670 oz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8VSSOP |
| 冷却的封装 | MSOP | 材料表面处理 | :- |
| 总长度 | 3.1(Max) | 包装数量 | VSSOP |
| 位数 | 8 | 外壳尺寸-插件 | 0.95(Max) |
| 供应商器件封装 | 8-VSSOP | ||
产品信息
| 系列 | REF5040 | 软件 | SBOS410F |
| 拓扑 | Series | 可编程性 | Precision |
| 图案编号 | Y | 功能框图 | fbd_sbos410f.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
| 温度系数 | 8 ppm/°C | 典型温度系数 | 8 PPM / C |
