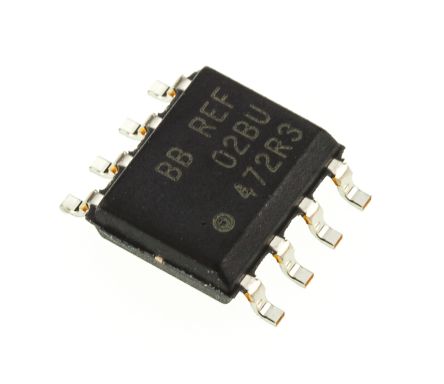

点击放大查看
REF02BU
| 制造商 | Texas Instruments Incorporated |
| 描述 | V-Ref Precision 5V 21mA 8-Pin SOIC Tube IC VREF SERIES PREC 5V 8-SOIC REF02BU, Voltage Reference 4.99 to 5.01V, 0.2% 40V Max. 8-Pin SOIC Voltage References +5V Precision Voltage Reference IC, SERIES V-REF, 5V, 10mV, 8-SOIC +5V Precision Voltage Reference Voltage reference 5 V SO-8, REF02, REF02BU, Texas Instruments Texas Instruments Fixed 5V 电压参考, ±0.2 %精确度, 40 V输入, 8针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Voltage References | 产品类别 | Voltage References |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85423990 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 容差 | ±0.2% | 基准类型 | Precision |
| 额定电压 | 5 V | 电源调整率 | 0.01 %/V |
| 负载调整率 | 0.008 %/mA | 输出电流 | 21(Typ) mA |
| 供电电压 | 5 | 电压基准 | :5V |
| 输出电流1 | 21 | 通道数量 | 1 |
| 最大额定电流 | Catalog | 触点电压（最大） | 40 V |
| 最小输入电压 | 5V | 输出电压（最大） | 5.01 V |
| 稳压器电流（最大） | 1400 uA | 静态电流 (Iq) | 1.4mA |
| 输出电流/通道 | 8 mA | 精度 - 最高（最低） | 0.2 % |
| 输出电压（最小/固定） | 4.99 V | 共模瞬态抗扰度（最小） | Industrial |
| 最大持续工作电压（MCOV） | :33V | ||
机械参数
| 宽度 | 3.91mm | 高度 | 1.58mm |
| 长度 | 4.9mm | 重量 | 0.002677 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 5(Max) | 包装数量 | SOIC |
| 尺寸/外形 | 4.9 x 3.91 x 1.58mm | 位数 | 8 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 8-SOIC |
产品信息
| 系列 | REF02 | 软件 | SBVS003B |
| 拓扑 | Series | 可编程性 | Precision |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
| 温度系数 | 10 ppm/°C | 典型温度系数 | 10 PPM / C |
