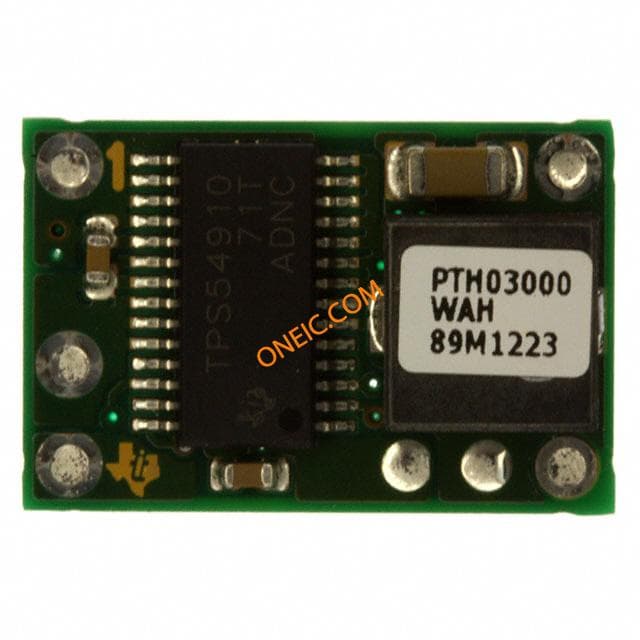

PTH03000WAH
| 制造商 | Texas Instruments Incorporated |
| 描述 | Module DC-DC 1-OUT 0.9V to 2.5V 6A 5-Pin DIP Module MODULE PIP .9-2.5V 6A HORZ T/H PTH03000WAH, DC-DC Power Supply Module 3.3V Input,, 5-Pin, DIP Module DC/DC Converters 6A 3.3V-In Wide-Out Adj Plug-in Pwr Mdl 6 A, 3.3-V Input Wide-Output Adjust Plug-in Power Module |
| 分类 |
商业参数
| 产品 | Non-Isolated / POL | 产品类别 | DC/DC Converters |
| 标准包装数量 | Bulk | 工厂包装数量 | 56 |
| 标准封装名称 | DIP Module | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | 隔离 | Non-Isolated |
| 效率 | 93% | 最大功率 | 15W |
| 额定电压 | 0.9 to 2.5 V | 开通延迟时间 | Fixed |
| 输出电流 | 6 A | 输出数量 | 1 |
| 最大功率（瓦特） | 15W | 最小输入电压 | 0.9 ~ 2.5 V |
| 输出电流/通道 | 6 A | 共模瞬态抗扰度（最小） | Industrial |
机械参数
| 深度 | 12.57 mm | 宽度 | 12.57mm |
| 高度 | 8.25mm | 长度 | 18.92mm |
| 包装方式 | Tray | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 封装形式 | 5DIP Module | 冷却的封装 | DIP Module |
| 总长度 | 18.92 mm | 包装数量 | DIP Module |
| 尺寸/外形 | 0.75" L x 0.50" W x 0.34" H (19.1mm x 12.7mm x 8.6mm) | 位数 | 5 |
| 外壳尺寸-插件 | 8.25 | ||
产品信息
| 类型 | Step Down | 系列 | PTH03000W |
| 产品特性 | Enable Tracking | 软件 | SLTS200C |
| 图案编号 | Y | 印刷电路板数量 | 5 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C | ||
