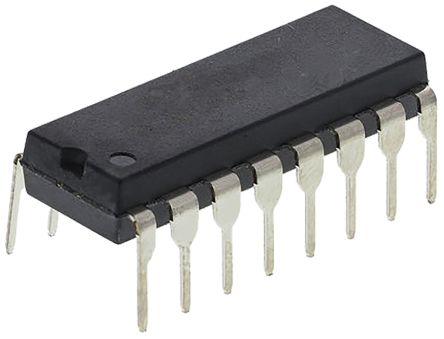

点击放大查看
PGA204BP
| 制造商 | Texas Instruments Incorporated |
| 描述 | SP Amp INSTR Amp Single ±18V 16-Pin PDIP Tube IC OPAMP INSTR 1MHZ 16DIP Instrumentation Amplifiers Programmable Gain Instrumentation Amp SP Amp INSTR Amp Single ?18V 16-Pin PDIP Tube Operational amplifier; 1MHz; 4.5÷18VDC; Channels:1; DIP16 Programmable Gain Instrumentation Amplifier Texas Instruments 仪表放大器, 80dB CMRR 16针 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Instrumentation Amplifiers | 产品类别 | Instrumentation Amplifiers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 25 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 60 dB | 频率 | 13 nV/sqrt Hz |
| 压摆率 | 0.7 V/µs | 输出类型 | No |
| INL/DNL（LSB） | 0.002 % | 输入功率 | Dual |
| 建立时间 | 140 | 输入阻抗 | 10GΩ |
| 上升时间（典型） | 700mV/μs | 共模抑制比、电源抑制比（典型） | 115 dB |
| 输出电流 | 5.2mA | 供电电流 | 5.2 mA |
| 供电电压 | ±4.5 V | 供电类型 | Dual |
| 通道数量 | 1 | 元件数量 | 3 |
| 输入电阻 | 10000 MOhms | 非易失性存储器 | 0.002 |
| 输入偏置电流 | 500pA | 最大额定电流 | Catalog |
| 噪声（10Hz至10kHz） | 13 | 最小输入电压 | 60 dB |
| 增益带宽积 | 1, 10, 80, 1000 KHz | 轨到轨工作 | No |
| 静态电流 (Iq) | 5.2 | 输入偏置电流（最大） | 0.002@±15V |
| 输出电流/通道 | 23mA | 供电电压 (Vcc/Vdd) | 36 |
| 共模电压 (Vcm) | +/- 10.5 V | 电源电压范围（典型） | �15 V |
| 频段（低/高） | 1MHz | 输入失调电压（最大） | 50 + 100/G |
| 双电源电压（V+/-） | ±15V | 共模瞬态抗扰度（最小） | +10.5 |
机械参数
| 宽度 | 6.35mm | 高度 | 4.57mm |
| 长度 | 19.3mm | 重量 | 0.037172 oz |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | -3dB带宽 | 1MHz |
| 安装样式 | Through Hole | 引脚数 | 16 |
| 封装形式 | 16PDIP | 冷却的封装 | PDIP |
| 总长度 | 19.69(Max) | 包装数量 | PDIP |
| 尺寸/外形 | 19.3 x 6.35 x 4.57mm | 位数 | 16 |
| 外壳尺寸-插件 | 5.08(Max) - 0.51(Min) | 供应商器件封装 | 16-PDIP |
产品信息
| 类型 | Instrumentation Amplifier | 系列 | PGA204 |
| 功能 | Y | 软件 | SBOS022 |
| 制造商全称 | Texas Instruments | 放大器类型 | Instrumentation |
| 单元数量 | 1 | 电路数 | 1 |
| 使用的IC/零件 | View | 印刷电路板数量 | 16 |
环境参数
| 工作温度 | -40 to 85 °C | ||
