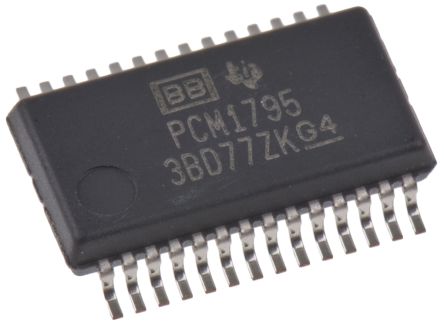

PCM1795DB
| 制造商 | Texas Instruments Incorporated |
| 描述 | DAC 2-CH Segment 32-bit 28-Pin SSOP Tube Audio D/A Converter ICs 32b,192kHz Sampling Adv Seg,Aud St DAC IC DAC AUDIO 32BIT 192KHZ 28SSOP 32BIT AUDIO STEREO DAC, 192KHZ, 28SSOP 32-bit, 192kHz Sampling, Advanced Segment, Audio Stereo DAC D/A converter IC 32 Bit SSOP-28, PCM1795DB, Texas Instruments 双 串行 (I2C/SPI) 200ksps 32 位 音频数模转换器, 28针 SSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-24544-5 | 产品类别 | Audio D/A Converter ICs |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | SSOP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| DAC类型 | 2 | 接口 | Serial |
| 信噪比 | 126(Typ) dB | 满量程 | ±7 %FSR |
| 输入类型 | :Serial | 分辨率 | 32 Bit |
| 输出类型 | Current | INL/DNL（LSB） | ±1(Typ) dB |
| 输入功率 | Analog and Digital | 转换器类型 | Audio |
| 数据接口 | Serial | 位数 | 32 |
| 数据速率（最大） | 192 Ksps | DAC数量 | 2 |
| 输出电流 | 21 mA | 供电电压 | 5 V |
| 输出数量 | 2 | 供电类型 | Analog and Digital |
| 分辨率（位） | :32bit | 通道数量 | 2 Channel |
| 采样频率 | :200kSPS | 最大额定电流 | Catalog |
| 供电电源 | Analog and Digital | 最大功耗 | 166 mW |
| 数字供电电压 | :3V to 3.6V | 输出数量与类型 | 4 Current, Unipolar |
| 采样率（每秒） | 192k | 电源电压范围（典型） | Not Required V |
| 信噪比，ADC/DAC（dB）典型值 | 123 dB | ||
机械参数
| 宽度 | 5.6(Max) | 重量 | 0.007408 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28SSOP | 冷却的封装 | SSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 10.5(Max) |
| 包装数量 | SSOP | 位数 | 28 |
| 外壳尺寸-插件 | 2(Max) - 0.05(Min) | 供应商器件封装 | 28-SSOP |
| 脉冲宽度失真（最大） | 0.0005 | ||
产品信息
| 系列 | PCM1795 | 软件 | SLES248A |
| 基本单元 | :1795 | 架构 | Segment |
| 控制接口 | SPI I2C TDMCA | 功能框图 | fbd_sles248a.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 28 |
| A/D转换器数量 | 2 | 输入数量及类型 | 0 / 2 |
环境参数
| 测试温度 | -25 to 85 | 工作温度 | -25 to 85 °C |
| 结工作温度 | 85C | ||
