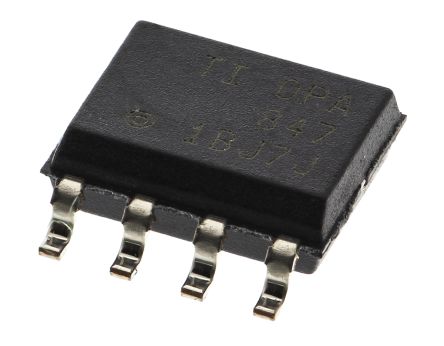

OPA847ID
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Single Volt Fdbk ±6V 8-Pin SOIC Tube IC OPAMP VFB 3.9GHZ 8SOIC OPA847ID, Operational Amplifier Voltage Feedback, 3900MHz, 8-Pin SOIC High Speed Operational Amplifiers Wdebnd Ult-Lo Noise Voltage Feedback OP Amp Single Volt Fdbk �6V/12V 8-Pin SOIC Tube IC, OP-AMP, 3.9GHZ, 950V/ us, SOIC-8 Wideband, Ultra-Low Noise,Voltage Feedback Operational Amplifier with Shutdown Texas Instruments 运算放大器, 3900MHz, 8针 SOIC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Voltage Feedback Amplifier | 其他名称 | 296-15171-5 |
| 产品类别 | High Speed Operational Amplifiers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 75 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85423300 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 增益 | 98 dB | 电源抑制比 | 95 dB |
| 压摆率 | 950@±5V V/us | 输出类型 | No |
| 输入功率 | Dual | 建立时间 | 20 ns |
| 平带噪声电压 | 0.85 | 晶体管类型 | :Voltage Feedback |
| 共模抑制比、电源抑制比（典型） | 95 dB | 输出电流 | 18.1mA |
| 供电电压 | 5 V ~ 12 V, ±2.5 V ~ 6 V | 供电类型 | Dual |
| 通道数量 | 1 | 元件数量 | 1 |
| 输入偏置电流 | 19µA | 最大额定电流 | Catalog |
| 失调电压漂移 | 1.5 | ADC/DAC 数量 | :1 |
| 最小输入电压 | 100µV | 增益带宽积 | 3900 MHz |
| 轨到轨工作 | No | 静态电流 (Iq) | 18.9 |
| 输入偏置电流（最大） | 39@±5V uA | 输出电流/通道 | 100mA |
| 输入失调电流（最大） | 0.6@±5V | 供电电压 (Vcc/Vdd) | 12 |
| 输入噪声电流密度 | 2.5@±5V pA/rtHz | 输入噪声电压密度 | 0.85@±5V nV/rtHz |
| 电源电压范围（典型） | �5 V | 输入失调电压（最大） | 0.5@±5V mV |
| 电压输出差（典型值）@ 距离 | 98 dB | ||
机械参数
| 宽度 | 4(Max) | 重量 | 0.002677 oz |
| 带宽 | :3.9GHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8SOIC | 冷却的封装 | SOIC |
| 总长度 | 5(Max) | 包装数量 | SOIC |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| 类型 | Voltage Feedback Amplifier | 系列 | OPA847 |
| 关断 | No | 软件 | SBOS251E |
| 技术 | Bipolar | 架构 | Voltage Feedback |
| 制造商全称 | High Speed Amplifier | 放大器类型 | Voltage Feedback |
| 图案编号 | Y | 电路数 | 1 |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
