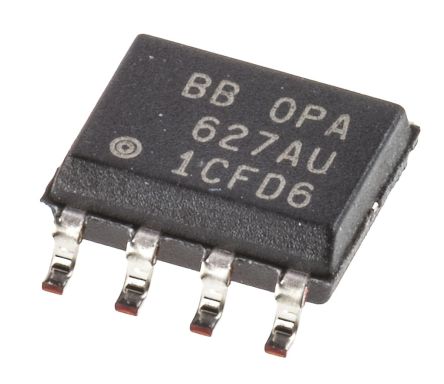

OPA627AU
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Single GP ±18V 8-Pin SOIC Tube IC OPAMP GP 16MHZ 8SOIC OPA627AU, Operational Amplifier 16MHz, 8-Pin SOIC High Speed Operational Amplifiers Prec High-Speed Difet Oper Amp OP Amp Single GP ?18V 8-Pin SOIC Tube Operational amplifier; SO8 Precision High-Speed Difet(R) Operational Amplifiers Operational Amplifier Single 16 MHz SO-8, OPA627, OPA627AU, Texas Instruments NEUTRAL E4 运算放大器, 16MHz, 8针 SOIC |
| 分类 |
商业参数
| 产品 | Current Feedback Amplifier | 产品类别 | High Speed Operational Amplifiers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 116 dB | 电源抑制比 | 100 dB |
| 频率 | 20nV/√Hz | 压摆率 | 55@±15V V/us |
| 1kHz噪声电压 | 5.6 | 输出类型 | No |
| 失调漂移 | 1.2 | 输入功率 | Dual |
| 额定功率 | 1 W | 转换速率 | 55V/µs |
| 共模抑制比、电源抑制比（典型） | 100 dB | 输出电流 | 7mA |
| 供电电流 | 7.5@±15V mA | 供电电压 | ±4.5 V |
| 供电类型 | Dual | 通道数量 | 1 |
| 元件数量 | 1 | 输入偏置电流 | 2pA |
| 最大额定电流 | Catalog | 典型电压增益 | 116 dB |
| 噪声 - 0.1Hz至10Hz | 5.6 nV/√Hz | 最小输入电压 | 130µV |
| 增益带宽积 | 16 MHz | 轨到轨工作 | No |
| 平均正向功率 | 1000 mW | 最大功耗 | 1000 mW |
| 静态电流 (Iq) | 7.5 | 输入偏置电流（最大） | 0.00001@±15V uA |
| 输出电流/通道 | 45mA | 输入失调电流（最大） | 0.00001@±15V |
| 供电电压 (Vcc/Vdd) | 36 | 25°C失调电压 | 0.25 |
| 输入噪声电流密度 | 0.0025@±15V pA/rtHz | 输入噪声电压密度 | 20@±15V nV/rtHz |
| 电源电压范围（典型） | �15 V | 输入失调电压（最大） | 0.5@±15V mV |
| 双电源电压（V+/-） | ±15V | 共模瞬态抗扰度（最小） | Industrial |
| 电压输出差（典型值）@ 距离 | 116 dB | ||
机械参数
| 宽度 | 3.91mm | 高度 | 1.58mm |
| 长度 | 4.9mm | 重量 | 0.002677 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 总长度 | 5(Max) |
| 包装数量 | SOIC | 尺寸/外形 | 4.9 x 3.91 x 1.58mm |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| SPG | 10 | 类型 | General Purpose Amplifier |
| 设计类型 | Single | 系列 | OPA627 |
| 功能 | Y | 关断 | No |
| 软件 | SBOS165 | 拓扑 | Voltage Feedback |
| 技术 | BiFET | 制造商全称 | Low Offset Voltage Amplifier |
| 放大器类型 | General Purpose | 单元数量 | 1 |
| 电路数 | 1 | 使用的IC/零件 | View |
| 印刷电路板数量 | 8 | ||
环境参数
| 测试温度 | -25 to 85 | 工作温度 | -25 to 85 °C |
