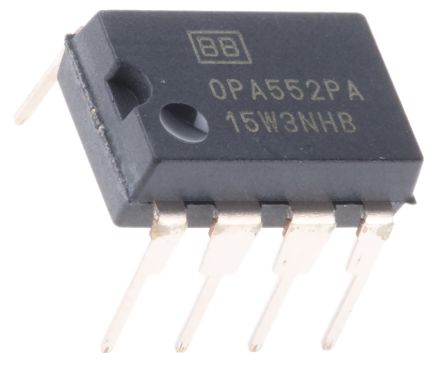

OPA552PA
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Single GP ±30V 8-Pin PDIP Tube IC OPAMP GP 12MHZ 8DIP Operational Amplifiers - Op Amps High-Volt High-Crnt Oper Amplifier OP Amp Single GP �30V 8-Pin PDIP Tube Operational amplifier; 12MHz; 4÷30VDC; Channels:1; DIP8 High-Voltage, High-Current Operational Amplifiers Texas Instruments 运算放大器, 12MHz, 8针 PDIP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Operational Amplifiers | 产品类别 | Operational Amplifiers - Op Amps |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 126 dB | 电源抑制比 | 100 dB |
| 频率 | 14nV/√Hz | 压摆率 | 24@±30V V/us |
| 1kHz噪声电压 | 14 | 输出类型 | No |
| 失调漂移 | 7 | 输入功率 | Dual |
| 转换速率 | 24V/µs | 输入阻抗 | 0.0035 pA/sqrt Hz |
| 上升时间（典型） | 24V/μs | 共模抑制比、电源抑制比（典型） | 92 dB |
| 输出电流 | 7mA | 供电电流 | 7 mA |
| 供电电压 | ±4 V | 供电类型 | Dual |
| 通道数量 | 1 | 元件数量 | 1 |
| 输入偏置电流 | 20pA | 最大额定电流 | Catalog |
| 典型电压增益 | 126 dB | 最小输入电压 | 1mV |
| 增益带宽积 | 12 MHz | 轨到轨工作 | No |
| 静态电流 (Iq) | 8.5 | 输入偏置电流（最大） | 0.0001@±30V uA |
| 输出电流/通道 | 200mA | 输入失调电流（最大） | 0.0001@±30V |
| 供电电压 (Vcc/Vdd) | 30 | 25°C失调电压 | 3 |
| 输入噪声电流密度 | 0.0035@±30V pA/rtHz | 输入噪声电压密度 | 14@±30V nV/rtHz |
| 共模电压 (Vcm) | Negative Rail + 2.5 V to Positive Rail - 2.5 V | 电源电压范围（典型） | �30 V |
| 频段（低/高） | 12MHz | 输入失调电压（最大） | 3@±30V mV |
| 双电源电压（V+/-） | ±30V | 共模瞬态抗扰度（最小） | Industrial |
| 电压输出差（典型值）@ 距离 | 126 dB | ||
机械参数
| 宽度 | 6.35mm | 高度 | 4.57mm |
| 长度 | 9.81mm | 重量 | 0.018455 oz |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | 8 | 封装形式 | 8PDIP |
| 冷却的封装 | PDIP | 总长度 | 10.16(Max) |
| 包装数量 | PDIP | 尺寸/外形 | 9.81 x 6.35 x 4.57mm |
| 位数 | 8 | 外壳尺寸-插件 | 5.08(Max) - 0.51(Min) |
| 供应商器件封装 | 8-PDIP | ||
产品信息
| SPG | 50 | 类型 | General Purpose Amplifier |
| 系列 | OPA552 | 关断 | Yes |
| 软件 | SBOS100A | 制造商全称 | High Output Current Amplifier |
| 放大器类型 | General Purpose | 单元数量 | 1 |
| 电路数 | 1 | 使用的IC/零件 | View |
| 印刷电路板数量 | 8 | ||
环境参数
| 工作温度 | -40 to 125 °C | ||
