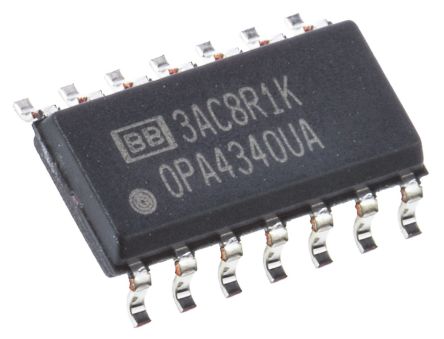

OPA4340UA
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Quad GP R-R I/O 5.5V 14-Pin SOIC Tube IC OPAMP GP 5.5MHZ RRO 14SOIC Operational Amplifiers - Op Amps Single-Supply Rail-to-Rail Operational amplifier; 5.5MHz; 2.5÷5.5VDC; Channels:4; SO14 Single-Supply, Rail-to-Rail Operational Amplifiers MicroAmplifier(TM) Series Operational Amplifier Quad 5.5 MHz SO-14, OPA4340UA, Texas Instruments Texas Instruments 四路 运算放大器, 5.5MHz CMOS、轨至轨, 3 V 5 V, 14针 SOIC |
| 分类 |
商业参数
| 产品 | Operational Amplifiers | 产品类别 | Operational Amplifiers - Op Amps |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 124 dB | 电源抑制比 | 90.46 dB |
| 频率 | 25nV/√Hz | 压摆率 | 6@5V V/us |
| 1kHz噪声电压 | 25 | 输出类型 | CMOS|Rail to Rail |
| 失调漂移 | 2.5 | 输入功率 | Single |
| 转换速率 | 6V/µs | 输入阻抗 | 0.003 pA/sqrt Hz |
| 上升时间（典型） | 6V/μs | 共模抑制比、电源抑制比（典型） | 70 dB |
| 输出电流 | 750µA | 供电电流 | 750 uA |
| 供电电压 | 2.5 V | 供电类型 | Single |
| 通道数量 | 4 | 元件数量 | 4 |
| 输入偏置电流 | 0.2pA | 最大额定电流 | Catalog |
| 典型电压增益 | 124 dB | 噪声 - 0.1Hz至10Hz | 25 nV/√Hz |
| 最小输入电压 | 150µV | 增益带宽积 | 5.5 MHz |
| 轨到轨工作 | Rail to Rail Input/Output | 静态电流 (Iq) | 0.95 |
| 输入偏置电流（最大） | 0.00001@5V uA | 输出电流/通道 | 50mA |
| 输入失调电流（最大） | 0.00001@5V | 供电电压 (Vcc/Vdd) | 5 |
| 25°C失调电压 | 0.5 | 输入噪声电流密度 | 0.003@5V pA/rtHz |
| 输入噪声电压密度 | 25@5V nV/rtHz | 共模电压 (Vcm) | Negative Rail - 0.3 V to Positive Rail + 0.3 V |
| 电源电压范围（典型） | Not Required V | 频段（低/高） | 5.5MHz |
| 输入失调电压（最大） | 0.5@5V mV | 电压输出差（典型值）@ 距离 | 124 dB |
机械参数
| 宽度 | 3.91mm | 高度 | 1.58mm |
| 长度 | 8.65mm | 重量 | 0.004564 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 14 | 封装形式 | 14SOIC |
| 冷却的封装 | SOIC | 总长度 | 8.75(Max) |
| 包装数量 | SOIC | 尺寸/外形 | 8.65 x 3.91 x 1.58mm |
| 位数 | 14 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 14-SOIC | ||
产品信息
| SPG | 50 | 类型 | General Purpose Amplifier |
| 设计类型 | Quad | 系列 | OPA4340 |
| 关断 | No | 软件 | SBOS073B |
| 技术 | CMOS | 制造商全称 | Precision Amplifier |
| 放大器类型 | General Purpose | 单元数量 | 1 |
| 电路数 | 4 | 使用的IC/零件 | View |
| 印刷电路板数量 | 14 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
