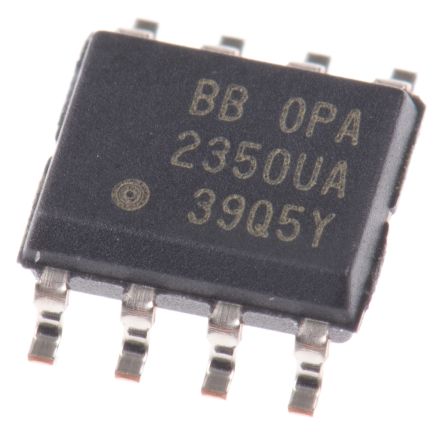

OPA2350UA
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Dual GP R-R I/O 5.5V 8-Pin SOIC Tube High Speed Operational Amplifiers Hi-Spd Single-Sply Rail-to-Rail IC OPAMP GP 38MHZ RRO 8SOIC OPA2350UA, Dual Fast Op Amp 38MHz CMOS, R-R, 3, 5V, 8-Pin SOIC OP AMP, DUAL CMOS RRI/O, SMD, 2350 High-Speed, Single-Supply, Rail-to-Rail Operational Amplifiers MicroAmplifier(TM) Series Operational Amplifier Dual 38 MHz SO-8, OPA2350, OPA2350UA, Texas Instruments Texas Instruments 双 运算放大器, 38MHz CMOS、轨至轨, 3 V 5 V, 8针 SOIC |
| 分类 |
商业参数
| 产品类别 | High Speed Operational Amplifiers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 75 | 标准封装名称 | SOIC |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | :2350 | 抗辐射加固 | No |
电气参数
| 增益 | 122 dB | 电源抑制比 | 87.96 dB |
| 接口 | :Rail-Rail I/O | 压摆率 | 22@5V V/us |
| 1kHz噪声电压 | 18 | 输出类型 | CMOS|Rail to Rail |
| 失调漂移 | 4 | 输入功率 | Single |
| 晶体管类型 | :High Speed | 共模抑制比、电源抑制比（典型） | 66 dB |
| 输出电流 | 15 mA | 供电电压 | 2.7 V |
| 供电类型 | Single | 通道数量 | 2 |
| 元件数量 | 2 | 输入偏置电流 | 0.5pA |
| 最大额定电流 | Catalog | ADC/DAC 数量 | :2 |
| 最小输入电压 | 0.5 mV | 增益带宽积 | 38 MHz |
| 轨到轨工作 | Rail to Rail Input/Output | 静态电流 (Iq) | 7.5 |
| 输入偏置电流（最大） | 0.00001@5.5V uA | 输出电流/通道 | 40mA |
| 输入失调电流（最大） | 0.00001@5.5V | 供电电压 (Vcc/Vdd) | 5.5 |
| 25°C失调电压 | 0.5 | 输入噪声电流密度 | 0.004@5V pA/rtHz |
| 输入噪声电压密度 | 7@5V nV/rtHz | 电源电压范围（典型） | Not Required V |
| 输入失调电压（最大） | 0.5@5V mV | 共模瞬态抗扰度（最小） | 66 dB |
| 电压输出差（典型值）@ 距离 | 122 dB | ||
机械参数
| 宽度 | 4(Max) | 重量 | 0.002677 oz |
| 带宽 | :38MHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 5(Max) |
| 包装数量 | SOIC | 位数 | 8 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 8-SOIC |
产品信息
| 类型 | General Purpose Amplifier | 系列 | OPA2350 |
| 关断 | No | 软件 | SBOS099C |
| 基本单元 | :2350 | 技术 | CMOS |
| 制造商全称 | Low Offset Voltage Amplifier | 放大器类型 | General Purpose |
| 图案编号 | Y | 电路数 | 2 |
| 使用的IC/零件 | View | 其他规格 | :Rail to rail, CMOS |
| 印刷电路板数量 | 8 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
