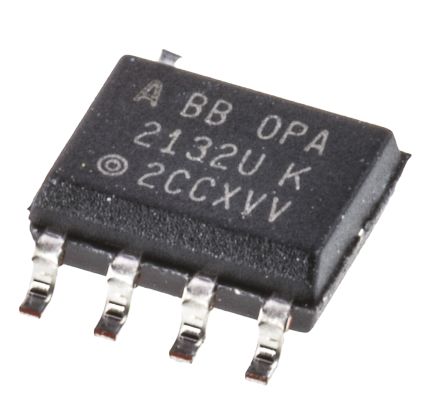

OPA2132UA
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Dual GP ±18V 8-Pin SOIC Tube IC OPAMP GP 8MHZ 8SOIC OPA2132UA, Dual Operational Amplifier 8MHz, 8-Pin SOIC OP Amp Dual GP �18V 8-Pin SOIC Tube Operational amplifier; Channels:2; SO8 High Speed FET-Input Operational Amplifiers Texas Instruments 双 运算放大器, 8MHz, 8针 SOIC High Speed Operational Amplifiers High Speed FET-Input Oper Amplifier |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Operational Amplifiers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 75 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 120 dB | 频率 | 23nV/√Hz |
| 压摆率 | 20@±15V V/us | 1kHz噪声电压 | 8 |
| 输出类型 | No | 失调漂移 | 2 |
| 输入功率 | Dual | 转换速率 | 20V/µs |
| 共模抑制比、电源抑制比（典型） | 86 dB | 输出电流 | 4mA |
| 供电电流 | 4 mA | 供电电压 | ±2.5 V |
| 供电类型 | Dual | 通道数量 | 2 |
| 元件数量 | 2 | 输入偏置电流 | 5pA |
| 最大额定电流 | Catalog | 典型电压增益 | 120 dB |
| 最小输入电压 | 500µV | 增益带宽积 | 8 MHz |
| 轨到轨工作 | No | 静态电流 (Iq) | 4.8 |
| 输入偏置电流（最大） | 0.00005@±15V uA | 输出电流/通道 | 40mA |
| 输入失调电流（最大） | 0.00005@±15V | 供电电压 (Vcc/Vdd) | 36 |
| 25°C失调电压 | 0.5 | 输入噪声电流密度 | 0.003@±15V pA/rtHz |
| 输入噪声电压密度 | 23@±15V nV/rtHz | 电源电压范围（典型） | �15 V |
| 输入失调电压（最大） | 2@±15V mV | 双电源电压（V+/-） | ±15V |
| 电压输出差（典型值）@ 距离 | 120 dB | ||
机械参数
| 宽度 | 3.91mm | 高度 | 1.58mm |
| 长度 | 4.9mm | 重量 | 6.47 g |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 总长度 | 5(Max) |
| 包装数量 | SOIC | 尺寸/外形 | 4.9 x 3.91 x 1.58mm |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| SPG | 23 | 类型 | General Purpose Amplifier |
| 系列 | OPA2132 | 关断 | No |
| 软件 | SBOS054A | 技术 | BiFET |
| 制造商全称 | High Speed Amplifier | 放大器类型 | General Purpose |
| 单元数量 | 1 | 电路数 | 2 |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 85 °C |
