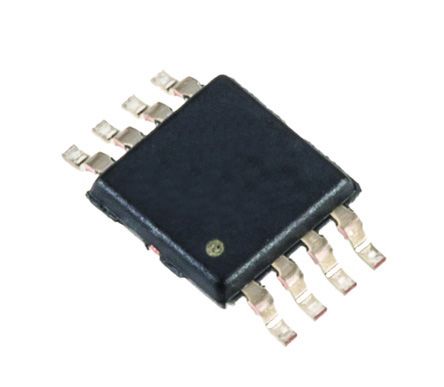

OPA211IDGKT
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Single GP R-R O/P ±18V/36V 8-Pin VSSOP T/R IC OPAMP GP 80MHZ RRO 8VSSOP OP Amp Single GP R-R O/P ?18V/36V 8-Pin VSSOP T/R 1.1nV/rtHz Noise, Low Power, Precision Operational Amplifier Texas Instruments 低功耗 运算放大器, 80MHz 轨至轨, 4.5 → 36 V, 8针 VSSOP Precision Amplifiers 1.1nV/Hz Noise Low Pwr Prec OpAmp |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Operational Amplifiers | 其他名称 | 296-23959-2 |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 增益 | 114 dB | 电源抑制比 | 140 dB |
| 频率 | 2nV/√Hz | 压摆率 | 27@±18V V/us |
| 1kHz噪声电压 | 1.1 | 输出类型 | Rail-to-Rail |
| 失调漂移 | 0.15 | 输入功率 | Single/Dual |
| 转换速率 | 27V/µs | 最大频率 | 1 MHz |
| 输入阻抗 | 3.2 pA/sqrt Hz | 共模抑制比、电源抑制比（典型） | 110 dB |
| 输出电流 | 3.6mA | 供电电流 | 3.6 mA |
| 供电电压 | 4.5 V | 通道数量 | 1 |
| 元件数量 | 1 | 输入偏置电流 | 60nA |
| 最大额定电流 | Catalog | 典型电压增益 | 130 dB |
| 最小输入电压 | 30µV | 增益带宽积 | 80 MHz |
| 轨到轨工作 | Rail to Rail Output | 静态电流 (Iq) | 4.5 |
| 输入偏置电流（最大） | 0.175@±18V uA | 输出电流/通道 | 30mA |
| 供电电压 (Vcc/Vdd) | 36 | 25°C失调电压 | 0.05 |
| 输入噪声电流密度 | 3.2@±18V pA/rtHz | 输入噪声电压密度 | 2@±18V nV/rtHz |
| 输入失调电压（最大） | 0.125@±15V mV | 双电源电压（V+/-） | ±2.25 → ±18V |
| 电压输出差（典型值）@ 距离 | 114 dB | ||
机械参数
| 宽度 | 3.1mm | 高度 | 0.95mm |
| 长度 | 3.1mm | 包装方式 | Tape & Reel (TR) |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8VSSOP |
| 冷却的封装 | VSSOP | 包装数量 | 250 | SMALL T&R |
| 尺寸/外形 | 3.1 x 3.1 x 0.95mm | 位数 | 8 |
| 供应商器件封装 | 8-VSSOP | ||
产品信息
| 类型 | General Purpose Amplifier | 系列 | OPA211 |
| 关断 | Yes | 软件 | SBOS377G |
| 技术 | SiGe Bipolar | 制造商全称 | Texas Instruments |
| 放大器类型 | General Purpose | 图案编号 | Y |
| 功能框图 | alt_sbos377g.gif | 电路数 | 1 |
| 使用的IC/零件 | View | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
