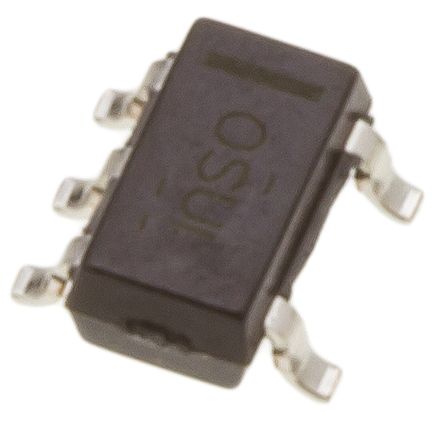

点击放大查看
OPA171AIDBVT
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Single GP R-R O/P ±18V/36V 5-Pin SOT-23 T/R IC OPAMP GP 3MHZ RRO SOT23-5 OPA171AIDBVT, Operational Amplifier 3MHz R-R, 2.7 to 36V, 5-Pin SOT-23 OP Amp Single GP R-R O/P ?18V/36V 5-Pin SOT-23 T/R OP AMP, 3MHZ, 1.5V/US, 250UV, SOT23-5 36V, Low Power, RRO, General Purpose Operational Amplifier in MicroPackages Operational Amplifier Single 3 MHz SOT-23-5, OPA171, OPA171AIDBVT, Texas Instruments Texas Instruments 运算放大器, 3MHz 轨至轨, 2.7 → 36 V, 5针 SOT-23 Operational Amplifiers - Op Amps 36V,Low Power,RRO Gen Purp Op Amp |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-28052-2 | 标准包装数量 | Tape & Reel |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 130 dB | 电源抑制比 | 120 dB |
| 压摆率 | 1.5@36V V/us | 1kHz噪声电压 | 14 |
| 输出类型 | Rail to Rail | 失调漂移 | 0.3 |
| 输入功率 | Single/Dual | 晶体管类型 | :General Purpose |
| 共模抑制比、电源抑制比（典型） | 90 dB | 输出电流 | 475µA |
| 供电电压 | 2.7 V | 供电类型 | Single|Dual |
| 通道数量 | 1 | 元件数量 | 1 |
| 输入偏置电流 | 8pA | 最大额定电流 | Catalog |
| ADC/DAC 数量 | :1 | 最小输入电压 | 250µV |
| 增益带宽积 | 3 MHz | 轨到轨工作 | Rail to Rail Output |
| 静态电流 (Iq) | 0.595 | 输入偏置电流（最大） | 0.000015@36V uA |
| 输出电流/通道 | 35mA | 输入失调电流（最大） | 0.000004(Typ)@36V |
| 供电电压 (Vcc/Vdd) | 36 | 25°C失调电压 | 1.8 |
| 输入噪声电压密度 | 25@36V nV/rtHz | 输入失调电压（最大） | 1.8@36V mV |
| 电压输出差（典型值）@ 距离 | 130 dB | ||
机械参数
| 宽度 | 1.75(Max) | 重量 | 0.00027 |
| 带宽 | :3MHz | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 引脚数 | :5 | 封装形式 | 5SOT-23 |
| 冷却的封装 | SOT-23 | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 3.05(Max) | 包装数量 | SOT-23 |
| 位数 | 5 | 外壳尺寸-插件 | 1.3(Max) |
| 供应商器件封装 | SOT-23-5 | ||
产品信息
| 类型 | General Purpose Amplifier | 已删除 | Compliant |
| 关断 | No | 软件 | SBOS516E |
| 制造商全称 | Precision Amplifier | 放大器类型 | General Purpose |
| 图案编号 | Y | 功能框图 | fbd_sbos516e.gif |
| 电路数 | 1 | 使用的IC/零件 | View |
| 印刷电路板数量 | 5 | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
