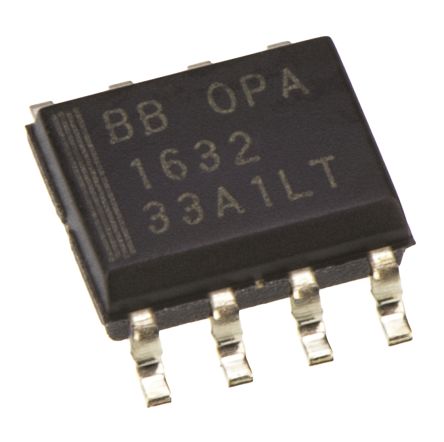

点击放大查看
OPA1632D
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Single GP ±16V 8-Pin SOIC Rail IC OPAMP AUDIO 180MHZ 8SOIC 3.91mm OPA1632D, Audio Amplifier 74dB +85°C 8-Pin SOIC Audio Amplifiers Fully DiffI/O Audio Amp OP Amp Single GP �16V 8-Pin SOIC Rail OP AMP, DIFFERENTIAL, 1632, SOIC8 Operational amplifier; 180MHz; 2.5÷16VDC; Channels:1; SO8 Fully Differential I/O Audio Amplifier Texas Instruments 音频 单声道 音频放大器, 180 74dB, +85 °C, 8引脚 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-16679-5 | 产品类别 | Audio Amplifiers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | :1632 | 抗辐射加固 | No |
电气参数
| 增益 | 78 dB | 电源抑制比 | 70 dB |
| 阻抗 | :800ohm | 压摆率 | 50@±15V V/us |
| 输出类型 | Differential | 输入功率 | Dual |
| 额定输出功率 | :-000mW | 上升时间（典型） | 50V/μs |
| 共模抑制比、电源抑制比（典型） | 74 dB | 输出电流 | 14mA |
| 供电电压 | ±2.5 V | 供电类型 | Dual |
| 通道数量 | 1 | 元件数量 | 1 |
| 输入偏置电流 | 2µA | 最大额定电流 | Catalog |
| 最小输入电压 | 500µV | 增益带宽积 | 180 MHz |
| 轨到轨工作 | No | 静态电流 (Iq) | 17.1 |
| 输入偏置电流（最大） | 6@±15V uA | 输出电流/通道 | 85mA |
| 输入失调电流（最大） | 0.5@±15V | 供电电压 (Vcc/Vdd) | 32 |
| 输入噪声电流密度 | 0.4@±15V pA/rtHz | 输入噪声电压密度 | 1.3@±15V nV/rtHz |
| 电源电压范围（典型） | �15 V | 频段（低/高） | 180MHz |
| 输入失调电压（最大） | 3@±15V mV | 电压输出差（典型值）@ 距离 | 78 dB |
机械参数
| 宽度 | 3.91mm | 高度 | 1.58mm |
| 长度 | 4.9mm | 重量 | 0.002677 oz |
| 带宽 | :180MHz | 包装方式 | Rail |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | -3dB带宽 | 180MHz |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 5(Max) |
| 包装数量 | SOIC | 尺寸/外形 | 4.9 x 3.91 x 1.58mm |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| SPG | 184 | 类型 | General Purpose Amplifier |
| 系列 | OPA1632 | 关断 | No |
| 软件 | SBOS286B | 基本单元 | :1632 |
| 制造商全称 | Audio Amplifier | 放大器类型 | Audio |
| 图案编号 | Y | 单元数量 | 1 |
| 功能框图 | alt_sbos286b.gif | 电路数 | 1 |
| 使用的IC/零件 | View | 其他规格 | :0.0003% @ 600ohm, VS=± 15V |
| 印刷电路板数量 | 8 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
