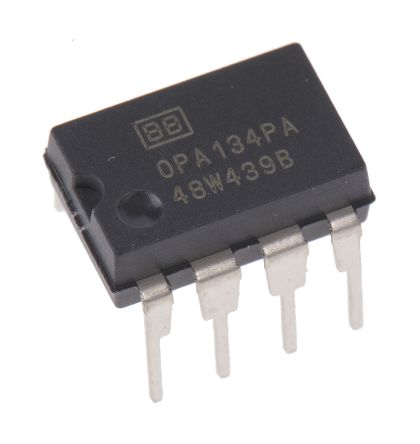

OPA134PA
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Single GP ±18V 8-Pin PDIP Tube IC OPAMP AUDIO 8MHZ 8DIP 6.35mm OPA134PA, Audio Amplifier 8MHz 86dB +85°C 8-Pin PDIP Audio Amplifiers SoundPlus(TM) Hi-Perf Aud Oper Amp OP Amp Single GP �18V 8-Pin PDIP Tube IC, AUDIO, OP-AMP, 8MHZ, 2mV, 20V/µs, DIP-8 Operational amplifier; 8MHz; Channels:1; DIP8 SoundPlus(TM) High Performance Audio Operational Amplifiers Operational Amplifier Single 8 MHz DIL-8, OPA134, OPA134PA, Texas Instruments Texas Instruments 音频放大器, 8MHz 86dB, +85 °C, 8引脚 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Audio Amplifiers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | PDIP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85411000 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 增益 | 120 dB | 电源抑制比 | 90 dB |
| 压摆率 | 20@±15V V/us | 1kHz噪声电压 | 8 |
| 输出类型 | No | 失调漂移 | 2 |
| 输入功率 | Dual | 晶体管类型 | :Wideband |
| 共模抑制比、电源抑制比（典型） | 86 dB | 输出电流 | 4mA |
| 供电电压 | ±2.5 V | 供电类型 | Dual |
| 通道数量 | 1 | 元件数量 | 1 |
| 输入偏置电流 | 5pA | 最大额定电流 | Catalog |
| ADC/DAC 数量 | :1 | 最小输入电压 | 500µV |
| 增益带宽积 | 8 MHz | 轨到轨工作 | No |
| 静态电流 (Iq) | 5 | 输入偏置电流（最大） | 0.0001@±15V uA |
| 输出电流/通道 | 35mA | 输入失调电流（最大） | 0.00005@±15V |
| 供电电压 (Vcc/Vdd) | 36 | 25°C失调电压 | 2 |
| 输入噪声电流密度 | 0.003@±15V pA/rtHz | 输入噪声电压密度 | 8@±15V nV/rtHz |
| 频段（低/高） | 8MHz | 输入失调电压（最大） | 2@±15V mV |
| 电压输出差（典型值）@ 距离 | 120 dB | ||
机械参数
| 宽度 | 6.35mm | 高度 | 4.57mm |
| 长度 | 9.81mm | 重量 | 0.018455 oz |
| 带宽 | :8MHz | 包装方式 | Tube |
| 引脚样式 | Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :8 |
| 封装形式 | 8PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 总长度 | 10.16(Max) |
| 包装数量 | PDIP | 尺寸/外形 | 9.81 x 6.35 x 4.57mm |
| 位数 | 8 | 外壳尺寸-插件 | 5.08(Max) - 0.51(Min) |
| 供应商器件封装 | 8-PDIP | ||
产品信息
| SPG | 500 | 类型 | General Purpose Amplifier |
| 系列 | OPA134 | 已删除 | Compliant |
| 关断 | No | 软件 | SBOS058 |
| 技术 | FET | 制造商全称 | Wideband Amplifier |
| 放大器类型 | Audio | 单元数量 | 1 |
| 电路数 | 1 | 使用的IC/零件 | View |
| 印刷电路板数量 | 8 | ||
环境参数
| 工作温度 | -40 to 85 °C | ||
