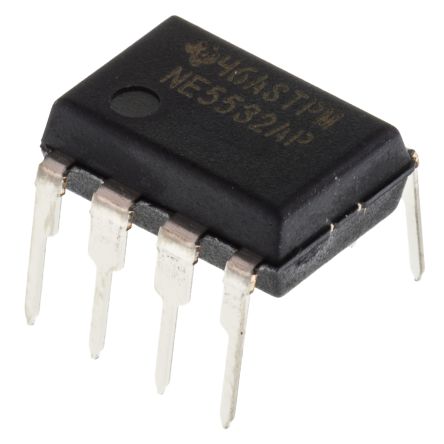

NE5532AP
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Dual GP ±15V 8-Pin PDIP Tube IC OPAMP GP 10MHZ 8DIP NE5532AP, Dual Operational Amplifier 10MHz, 8-Pin PDIP Operational Amplifiers - Op Amps Dual Low Noise OP Amp Dual GP �15V 8-Pin PDIP Tube OP AMP, DUAL LOW NOISE, 5532, DIP8 Operational amplifier; 10MHz; 5÷15VDC; Channels:2; DIP8 Dual Low-Noise Operational Amplifier Operational Amplifier Dual 10 MHz PDIP-8, NE5532, NE5532AP, Texas Instruments Texas Instruments 双 运算放大器, 10MHz, 8针 PDIP |
| 分类 |
商业参数
| 其他名称 | 296-7040-5 | 产品类别 | Operational Amplifiers - Op Amps |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423300 | 零件状态 | :5532 |
| 抗辐射加固 | No | ||
电气参数
| 增益 | 100 dB | 压摆率 | 9@±15V V/us |
| 1kHz噪声电压 | 5 | 输出类型 | No |
| 输入功率 | Dual | 上升时间（典型） | 9V/μs |
| 晶体管类型 | :Low Noise | 共模抑制比、电源抑制比（典型） | 70 dB |
| 输出电流 | 8mA | 供电电流 | 16@±15V mA |
| 供电电压 | ±5 V | 通道数量 | 2 |
| 元件数量 | 2 | 输入偏置电流 | 200nA |
| 最大额定电流 | Catalog | ADC/DAC 数量 | :2 |
| 最小输入电压 | 500µV | 增益带宽积 | 10 MHz |
| 静态电流 (Iq) | 4 | 输入偏置电流（最大） | 0.8@±15V uA |
| 输出电流/通道 | 38mA | 供电电压 (Vcc/Vdd) | 30 |
| 25°C失调电压 | 4 | 输入噪声电流密度 | 2.7@±15V pA/rtHz |
| 输入噪声电压密度 | 8@±15V nV/rtHz | 电源电压范围（典型） | �9/�12 V |
| 频段（低/高） | 10MHz | 输入失调电压（最大） | 4@±15V mV |
| 电压输出差（典型值）@ 距离 | 100 dB | ||
机械参数
| 重量 | 0.015535 oz | 带宽 | :10MHz |
| 包装方式 | Tube | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :8 |
| 封装形式 | 8PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 包装数量 | 50 |
| 位数 | 8 | 供应商器件封装 | 8-PDIP |
产品信息
| SPG | 50 | 类型 | General Purpose Amplifier |
| 系列 | NE5532A | 关断 | No Shutdown |
| 软件 | SLOS075J | 基本单元 | :5532 |
| 技术 | Bipolar | 放大器类型 | General Purpose |
| 单元数量 | 1 | 电路数 | 2 |
| 使用的IC/零件 | :NE5532AP | 其他规格 | :Internally Compensated |
环境参数
| 温度范围 | :Commercial | 测试温度 | 0 to 70 |
| 工作温度 | 0 to 70 °C | ||
