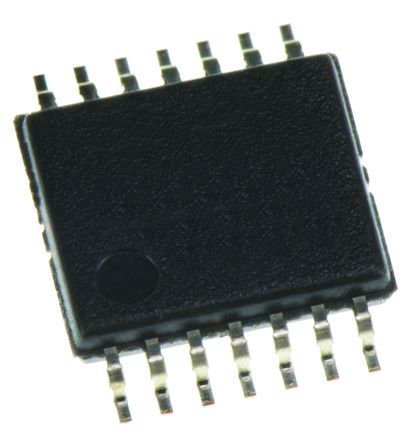

MSP430G2102IPW14
| 制造商 | Texas Instruments Incorporated |
| 描述 | MCU 16-bit MSP430 RISC 1KB Flash 2.5V/3.3V 14-Pin TSSOP IC MCU 16BIT 1KB FLASH 14TSSOP MCU, 16BIT, 1K FLASH, 14TSSOP MSP430G2x32, MSP430G2x02 Mixed Signal Microcontroller Texas Instruments MSP430 系列 16 bit MSP430 MCU, 16MHz, 1 kB ROM 闪存, 128 B RAM, 14针 TSSOP封装 16-bit Microcontrollers - MCU Mixed Signal Micro controller |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | MSP430G2102IPW14-ND | 标准包装数量 | Trays |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 认证机构 | No |
| 安全特性 | N/A | ||
电气参数
| GPIO | 16 | 转速 | 16 MHz |
| 存储器 | 0 | RAM 大小 | 128 byte |
| 内核大小 | 16-Bit | 频率 | 16 |
| 接口 | I2C/SPI | 时钟速率 | 16 |
| 比较器数量 | 0 | 延迟时间 | 1.5 |
| 存储器容量 | :128Byte | I/O 数量 | 10 |
| 计数器/定时器 | 1 | 额定电压 | 1.8 |
| 看门狗定时器 | 1 | 时钟频率 | :16MHz |
| 振荡器类型 | Internal | 串行协议 | 0 |
| 供电电压 | 2.5|3.3 V | 模拟输入/输出 | N/A |
| 非易失性存储器 | 1 | 程序存储器大小 | 1 KB |
| 程序存储器类型 | Flash | 最小输入电压 | 3.6 |
| 最小供电电压 | 3.6 | 平均正向功率 | 0.7 |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V | ||
机械参数
| 宽度 | 4.5(Max) | 重量 | 0.000104 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 引脚数 | :14 |
| 封装形式 | 14TSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 5.1(Max) | 包装数量 | TSSOP |
| 位数 | 14 | 外壳尺寸-插件 | 1.05(Max) |
| 核心数/总线宽度 | 16 Bit | ||
产品信息
| SPI | 1 | 产品特性 | Watchdog Brown Out Reset |
| 协议 | 1 | 软件 | SLAS723H |
| 引导加载程序 | None | 倍率 | N/A |
| 外设 | Brown-out Detect/Reset, DMA, POR, PWM, WDT | 特殊I/O | Capacitive Touch I/O |
| 架构 | RISC | 连接性 | I²C, SPI, USI |
| 定时器数量 | 1 | 控制器系列 | :MSP430G2xx |
| 功能框图 | fbd_slas723h.gif | 射频系列/标准 | MSP430 |
| 使用的IC/零件 | View | DigiKey可编程 | Yes |
| 印刷电路板数量 | 14 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
