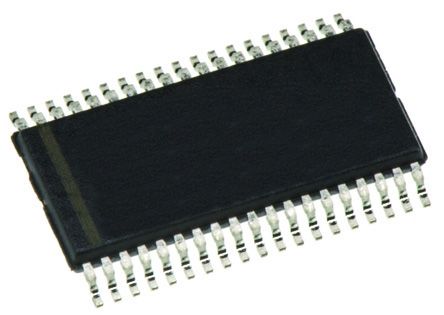

MSP430FR5739IDA
| 制造商 | Texas Instruments Incorporated |
| 描述 | IC MCU 16BIT 16KB FRAM 38TSSOP 16-bit Microcontrollers - MCU Mixed Signal MCU IC, MCU, 16BIT, 16KB, FRAM, 38TSSOP MSP430FR573x MSP430FR572x Mixed Signal Microcontroller Texas Instruments MSP430 系列 16 bit MSP430 MCU, 24MHz ROMLess, 17 kB RAM, 38针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | MSP430 | 产品类别 | 16-bit Microcontrollers - MCU |
| 标准包装数量 | 40 | 工厂包装数量 | 40 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423190 | 零件状态 | ACTIVE |
| 安全特性 | N/A | ||
电气参数
| GPIO | 32 | 转速 | 24MHz |
| 存储器 | 3 | RAM 大小 | 1K x 8 |
| 内核大小 | 16-Bit | 核心类型 | MSP430 |
| 频率 | 24 | 接口 | JTAG |
| 时钟速率 | 24 MHz | 比较器数量 | 16 |
| 延迟时间 | 78 | 存储器容量 | 1 KB |
| I/O 数量 | 30 | 计数器/定时器 | 5 |
| 时钟频率 | :24MHz | 数据转换器 | A/D 14x10b |
| 振荡器类型 | Internal | 串行协议 | 2 |
| 供电电压 | 2 V to 3.6 V | 通道数量 | 12 |
| 模拟输入/输出 | ADC10 - 12ch | 非易失性存储器 | 16 |
| 程序存储器大小 | 16KB (16K x 8) | 程序存储器类型 | FRAM |
| 最小输入电压 | 3.6 | 平均正向功率 | 6.4 |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 2 V ~ 3.6 V |
机械参数
| 重量 | 0.00027 | 包装方式 | Tube |
| 安装样式 | SMD/SMT | 引脚数 | :38 |
| 封装形式 | 38-TSSOP (0.240", 6.10mm Width) | 材料表面处理 | :MSL 2 - 1 year |
| 包装数量 | 40 | TUBE | 核心数/总线宽度 | 16 bit |
产品信息
| SPI | 3 | 系列 | MSP430FR5739 |
| 产品特性 | Real-Time Clock Watchdog Temp Sensor Brown Out Reset IrDA | 协议 | 1 |
| 软件 | SLAS639J | 引导加载程序 | UART |
| 倍率 | 32x32 | 片内RAM（通道数×位宽） | Yes |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 特殊I/O | N/A |
| 连接性 | I²C, IrDA, LIN, SCI, SPI, UART/USART | 图案编号 | Y |
| 定时器数量 | 3 x 16 bit | 控制器系列 | :MSP430FR57xx |
| 功能框图 | fbd_slas639j.gif | 使用的IC/零件 | View |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
