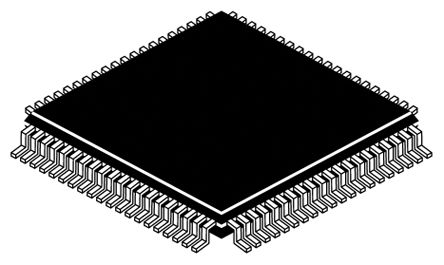

点击放大查看
MSP430F5519IPN
| 制造商 | Texas Instruments Incorporated |
| 描述 | MCU 16-bit MSP430 RISC 128KB Flash 2.5V/3.3V 80-Pin LQFP Tray 16-bit Microcontrollers - MCU Mixed Signal Micro controller IC MCU 16BIT 128KB FLASH 80LQFP MCU 16-bit MSP430 MSP430 RISC 128KB Flash 2.5V/3.3V 80-Pin LQFP Tray MCU, 16BIT, 128K FLASH, 80LQFP MSP430F551x, MSP430F552x Mixed Signal Microcontroller Texas Instruments MSP430 系列 16 bit MSP430 MCU, 25MHz, 128 kB ROM 闪存, 8 kB RAM, 1xUSB, 80针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | MSP430 | 产品类别 | 16-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 119 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| 认证机构 | No | 安全特性 | N/A |
电气参数
| GPIO | 63 | 转速 | 25 MHz |
| 存储器 | 3 | RAM 大小 | 10 KB |
| 内核大小 | 16-Bit | 核心类型 | MSP430 |
| 频率 | 25 MHz | 接口 | I2C/SPI/UART |
| 时钟速率 | 25 MHz | 比较器数量 | 12 |
| 延迟时间 | 3.5 | 存储器容量 | 8 KB |
| I/O 数量 | 63 | 计数器/定时器 | 4 |
| 额定电压 | 1.8 | 看门狗定时器 | 1 |
| 时钟频率 | :25MHz | 最大频率 | 25 MHz |
| 振荡器类型 | Internal | 串行协议 | 2 |
| 供电电压 | 2.5|3.3 V | 模拟输入/输出 | Slope |
| 非易失性存储器 | 128 | 程序存储器大小 | 128 KB |
| 程序存储器类型 | Flash | 最小输入电压 | 3.6 |
| 最小供电电压 | 1.8 V | 平均正向功率 | 2.5 |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V | ||
机械参数
| 宽度 | 12.2(Max) | 重量 | 0.006667 |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :80 | 封装形式 | 80LQFP |
| 冷却的封装 | LQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 12.2(Max) | 包装数量 | LQFP |
| 位数 | 80 | 外壳尺寸-插件 | 1.45(Max) |
| 核心数/总线宽度 | 16 Bit | ||
产品信息
| SPI | 4 | 系列 | Series 5 |
| 已删除 | Compliant | 产品特性 | USB Real-Time Clock Watchdog Brown Out Reset IrDA |
| 协议 | 2 | 软件 | SLAS590L |
| 引导加载程序 | USB | 倍率 | 32x32 |
| 片内RAM（通道数×位宽） | Yes | 外设 | Brown-out Detect/Reset, DMA, POR, PWM, WDT |
| 特殊I/O | N/A | 架构 | RISC |
| 连接性 | I²C, IrDA, LIN, SCI, SPI, UART/USART, USB | 可编程性 | Yes |
| 定时器数量 | 4 | 控制器系列 | :MSP430F5xx |
| 功能框图 | fbd_slas590l.gif | 射频系列/标准 | MSP430 |
| 使用的IC/零件 | View | DigiKey可编程 | Yes |
| 印刷电路板数量 | 80 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
