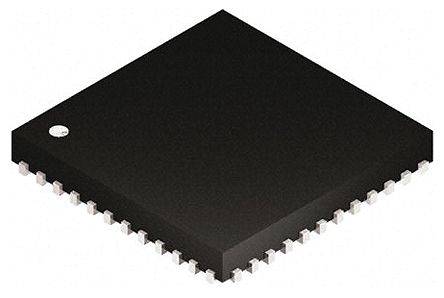

MSP430F5507IRGZT
| 制造商 | Texas Instruments Incorporated |
| 描述 | 16-bit Microcontrollers - MCU Mixed Signal MCU MCU 16-bit MSP430 RISC 32KB Flash 2.5V/3.3V 48-Pin VQFN EP T/R IC MCU 16BIT 32KB FLASH 48VQFN MCU 16-bit MSP430 MSP430 RISC 32KB Flash 2.5V/3.3V 48-Pin VQFN EP T/R MCU, 16BIT, 32K FLASH, 48VQFN Mixed Signal Microcontroller Texas Instruments MSP430 系列 16 bit MSP430 MCU, 25MHz, 32 kB ROM 闪存, 4 + 2 kB RAM, 1xUSB, 48针 VQFN封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | MSP430 | 产品类别 | 16-bit Microcontrollers - MCU |
| 标准包装数量 | 250 | 工厂包装数量 | 250 |
| 标准封装名称 | QFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| 认证机构 | No | 安全特性 | N/A |
电气参数
| GPIO | 31 | 转速 | 25MHz |
| 存储器 | 3 | RAM 大小 | 6KB |
| 内核大小 | 16-Bit | 核心类型 | MSP430 |
| 频率 | 25 MHz | 接口 | I2C, IrDA, LIN, SCI, SPI, UART/USART, USB |
| 时钟速率 | 25 MHz | 比较器数量 | 0 |
| 延迟时间 | 5 | 存储器容量 | 4 kB |
| I/O 数量 | 31 | 计数器/定时器 | 4 |
| 位数 | 10 | 额定电压 | 1.8 |
| 时钟频率 | :25MHz | 数据转换器 | A/D 8x10b |
| 振荡器类型 | Internal | 串行协议 | 1 |
| 供电电压 | 1.8 V to 3.6 V | 通道数量 | 8 |
| 模拟输入/输出 | ADC10 - 6ch | 非易失性存储器 | 32 |
| 程序存储器大小 | 32KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 8 | 最小输入电压 | 3.6 |
| 最小供电电压 | 1.8 V | 平均正向功率 | 2.5 |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V |
机械参数
| 宽度 | 7.15(Max) | 重量 | 0.00022 |
| 包装方式 | Tape & Reel (TR) | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :48 | 封装形式 | 48-VFQFN Exposed Pad |
| 冷却的封装 | VQFN EP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 7.15(Max) | 包装数量 | VQFN EP |
| 位数 | 48 | 外壳尺寸-插件 | 0.95(Max) |
| 核心数/总线宽度 | 16 bit | ||
产品信息
| SPI | 2 | 系列 | MSP430F5507 |
| 已删除 | Compliant | 产品特性 | USB Real-Time Clock Watchdog Temp Sensor Brown Out Reset IrDA |
| 协议 | 1 | 软件 | SLAS645J |
| 引导加载程序 | USB | 倍率 | 32x32 |
| 片内RAM（通道数×位宽） | 8-chx10-bit | 外设 | Brown-out Detect/Reset, DMA, POR, PWM, WDT |
| 特殊I/O | N/A | 架构 | RISC |
| 连接性 | I²C, IrDA, LIN, SCI, SPI, UART/USART, USB | 可编程性 | Yes |
| 定时器数量 | 18 | 控制器系列 | :MSP430F5xx |
| 功能框图 | fbd_slas645j.gif | 射频系列/标准 | MSP430 |
| 使用的IC/零件 | View | DigiKey可编程 | Yes |
| 印刷电路板数量 | 48 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C | ||
