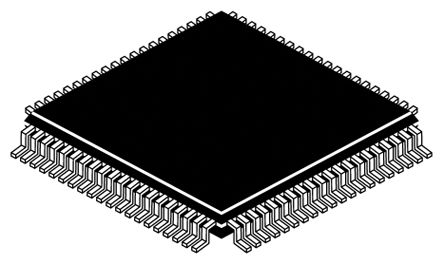

点击放大查看
MSP430F5437AIPN
| 制造商 | Texas Instruments Incorporated |
| 描述 | MCU 16-bit MSP430 RISC 256KB Flash 2.5V/3.3V 80-Pin LQFP Tray IC MCU 16BIT 256KB FLASH 80LQFP MCU 16-bit MSP430 MSP430 RISC 256KB Flash 2.5V/3.3V 80-Pin LQFP Tray MCU, 16BIT, 256K FLASH, 80LQFP 16-Bit Ultra-Low-Power Microcontroller, 256KB Flash, 16KB RAM, 12 Bit ADC, 2 USCIs, 32-bit HW Multi Texas Instruments MSP430 系列 16 bit MSP430 MCU, 25MHz, 256 kB ROM 闪存, 16 kB RAM, 80针 LQFP封装 16-bit Microcontrollers - MCU 16B Ultra-Low-Pwr Microcontroller |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Trays | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| 认证机构 | No | 安全特性 | N/A |
电气参数
| GPIO | 67 | 转速 | 18 MHz |
| 存储器 | 3 | RAM 大小 | 16 KB |
| 内核大小 | 16-Bit | 核心类型 | MSP430 |
| 频率 | 18 MHz | 接口 | I2C/SPI/UART |
| 时钟速率 | 18 | 比较器数量 | 0 |
| 延迟时间 | 3.5 | 存储器容量 | :16KB |
| I/O 数量 | 67 | 计数器/定时器 | 3 |
| 位数 | 12 | 额定电压 | 2.2 |
| 看门狗定时器 | 1 | 时钟频率 | :25MHz |
| 数据转换器 | A/D 16x12b | 最大频率 | 18 MHz |
| 振荡器类型 | Internal | 串行协议 | 2 |
| 供电电压 | 2.5|3.3 V | 模拟输入/输出 | ADC12 - 14ch |
| 非易失性存储器 | 256 | 程序存储器大小 | 256 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 16 |
| 最小输入电压 | 3.6 | 最小供电电压 | 2.2 V |
| 平均正向功率 | 2.3 | 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V |
机械参数
| 宽度 | 12.2(Max) | 重量 | 0.35 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 引脚数 | :80 |
| 封装形式 | 80LQFP | 冷却的封装 | LQFP |
| 材料表面处理 | :- | 总长度 | 12.2(Max) |
| 包装数量 | LQFP | 位数 | 80 |
| 外壳尺寸-插件 | 1.45(Max) | 核心数/总线宽度 | 16 Bit |
产品信息
| SPI | 4 | 产品特性 | Real-Time Clock Watchdog Temp Sensor Brown Out Reset IrDA |
| 协议 | 2 | 软件 | SLAS655E |
| 引导加载程序 | UART | 倍率 | 32x32 |
| 片内RAM（通道数×位宽） | 16-chx12-bit | 外设 | Brown-out Detect/Reset, DMA, POR, PWM, WDT |
| 特殊I/O | N/A | 架构 | RISC |
| 连接性 | I²C, IrDA, LIN, SCI, SPI, UART/USART | 可编程性 | Yes |
| 定时器数量 | 3 | 控制器系列 | :MSP430F5xx |
| 功能框图 | fbd_slas655e.gif | 射频系列/标准 | MSP430 |
| 使用的IC/零件 | View | DigiKey可编程 | Yes |
| 印刷电路板数量 | 80 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
