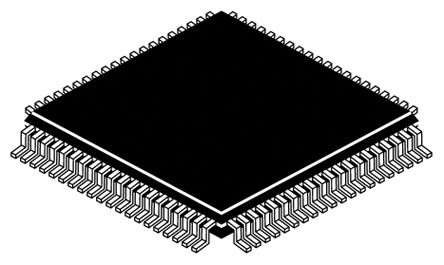

MSP430F436IPN

制造商	Texas Instruments Incorporated
描述	MCU 16-bit MSP430 RISC 24KB Flash 2.5V/3.3V 80-Pin LQFP Tray 16-bit Microcontrollers - MCU 24kB Flash 1MB RAM 12bADC/USART 160sLCD IC MCU 16BIT 24KB FLASH 80LQFP 16-Bit Ultra-Low-Power Microcontroller, 24kB Flash, 1024B RAM, 12-Bit ADC, USART, 160 Segment LCD Texas Instruments MSP430 系列 16 bit MSP430 MCU, 8MHz, 24 kB ROM 闪存, 1 kB RAM, 80针 LQFP封装
分类	集成电路嵌入式微控制器无线MCU

对参数有疑问？问 AI 助手

商业参数

商标名	MSP430	其他名称	296-13722
产品类别	16-bit Microcontrollers - MCU	标准包装数量	Trays
工厂包装数量	119	标准封装名称	QFP

合规参数

RoHS	RoHS Compliant	欧盟RoHS	Compliant
零件状态	ACTIVE	抗辐射加固	No
认证机构	No	安全特性	N/A

电气参数

GPIO	48	转速	8 MHz
定时器	2 x 16 位	存储器	0
RAM 大小	1 KB	内核大小	16-Bit
核心类型	MSP430	频率	8 MHz
接口	SPI/UART/USART	时钟速率	16 MHz
比较器数量	Yes	延迟时间	6
分辨率	12Bit	存储器容量	1 KB
存储器类型	闪存	I/O 数量	48
计数器/定时器	2	位数	12
额定电压	1.8	看门狗定时器	1
数据转换器	A/D 8x12b	FPGA 核心单元数	MSP430
最大频率	8 MHz	振荡器类型	Internal
串行协议	1	供电电压	2.5\|3.3 V
分辨率（位）	12 bit	串行接口	1
通道数量	8	模拟输入/输出	ADC12 - 8ch
非易失性存储器	24	程序存储器大小	24 KB
程序存储器类型	Flash	ADC/DAC 数量	8
最小输入电压	3.6	最小供电电压	1.8 V
平均正向功率	1.1	计数器/定时器数量	2 Timer
每元件位数	12 bit	供电电压 (Vcc/Vdd)	1.8 V ~ 3.6 V

机械参数

宽度	12.2mm	高度	1.45mm
长度	12.2mm	重量	0.016427 oz
包装方式	Tube	引脚样式	Gull-wing
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	80	封装形式	80LQFP
冷却的封装	LQFP	总长度	12.2(Max)
包装数量	LQFP	尺寸/外形	12.2 x 12.2 x 1.45mm
触点数	1	位数	80
外壳尺寸-插件	1.45(Max)	核心数/总线宽度	16 Bit

产品信息

SPI	1	系列	4 Series
产品特性	LCD Controller	功能	Y
协议	1	软件	SLAS344G
引导加载程序	UART	倍率	N/A
片内RAM（通道数×位宽）	8-chx12-bit	外设	Brown-out Detect/Reset, LCD, POR, PWM, WDT
特殊I/O	N/A	架构	RISC
连接性	SPI, UART/USART	制造商全称	Texas Instruments
架构类型	RISC	可编程性	Yes
定时器数量	2	定时器分辨率	16Bit
段数	160	射频系列/标准	MSP430
使用的IC/零件	View	DigiKey可编程	Yes
印刷电路板数量	80	输入数量及类型	48 I/O

环境参数

测试温度	-40 to 85	工作温度	-40 to 85 °C
结工作温度	85C

文档与媒体

在线文档

MSP430x43x1/43x/44x1/44x Datasheet

PDF 文档

1749501.pdf

在线文档

slas344g

在线文档

msp430f436
