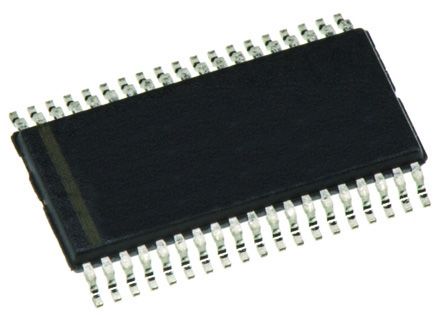

点击放大查看
MSP430F2232TDA
| 制造商 | Texas Instruments Incorporated |
| 描述 | MCU 16-bit MSP430 RISC 8KB Flash 2.5V/3.3V 38-Pin TSSOP IC MCU 16BIT 8KB FLASH 38TSSOP 16-bit Microcontrollers - MCU 16-bit Ultra-Lo-Pwr Microcontroller MCU 16-bit MSP430 MSP430 RISC 8KB Flash 2.5V/3.3V 38-Pin TSSOP IC, MCU, 16BIT, 8K FLASH, 38TSSOP 16-bit Ultra-Low-Power Microcontroller, 8KB Flash, 512B RAM Texas Instruments MSP430 系列 16 bit MSP430 MCU, 16MHz, 8 kB ROM 闪存, 512 B RAM, 38针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | MSP430 | 其他名称 | MSP430F2232TDA-ND |
| 产品类别 | 16-bit Microcontrollers - MCU | 标准包装数量 | Trays |
| 工厂包装数量 | 40 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | 安全特性 | N/A |
电气参数
| GPIO | 32 | 转速 | 16 MHz |
| 存储器 | 0 | RAM 大小 | 512 byte |
| 内核大小 | 16-Bit | 核心类型 | MSP430 |
| 频率 | 16 MHz | 接口 | I2C/SCI/SPI/UART |
| 时钟速率 | 16 MHz | 比较器数量 | 0 |
| 延迟时间 | 1 | 存储器容量 | 512 B |
| I/O 数量 | 32 | 计数器/定时器 | 2 |
| 看门狗定时器 | 1 | 时钟频率 | :16MHz |
| 数据转换器 | A/D 12x10b | 最大频率 | 16 MHz |
| 振荡器类型 | Internal | 串行协议 | 1 |
| 供电电压 | 2.5|3.3 V | 通道数量 | 8 |
| 模拟输入/输出 | ADC10 - 12ch | 非易失性存储器 | 8 |
| 程序存储器大小 | 8 KB | 程序存储器类型 | Flash |
| 最小输入电压 | 3.6 | 最小供电电压 | 1.8 V |
| 平均正向功率 | 0.7 | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V | ||
机械参数
| 重量 | 0.007189 oz | 包装方式 | Tube |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :38 |
| 封装形式 | 38TSSOP | 冷却的封装 | TSSOP |
| 材料表面处理 | :MSL 2 - 1 year | 包装数量 | 40 |
| 位数 | 38 | 核心数/总线宽度 | 16 Bit |
产品信息
| SPI | 1 | 系列 | 2 Series |
| 产品特性 | Watchdog Temp Sensor Brown Out Reset | 协议 | 1 |
| 软件 | SLAS504G | 引导加载程序 | UART |
| 闪存大小 | :8KB | 倍率 | N/A |
| 片内RAM（通道数×位宽） | 12-chx10-bit | 外设 | Brown-out Detect/Reset, POR, PWM, WDT |
| 特殊I/O | N/A | 架构 | RISC |
| 连接性 | I²C, IrDA, LIN, SCI, SPI, UART/USART | 可编程性 | Yes |
| 图案编号 | Y | 定时器数量 | 2 |
| 控制器系列 | :MSP430F2xx | 功能框图 | fbd_slas504g.gif |
| 射频系列/标准 | MSP430 | 使用的IC/零件 | View |
| A/D转换器数量 | :12 | ||
环境参数
| 测试温度 | -40 to 105 | 工作温度 | -40 to 105 °C |
| 结工作温度 | 105C | ||
