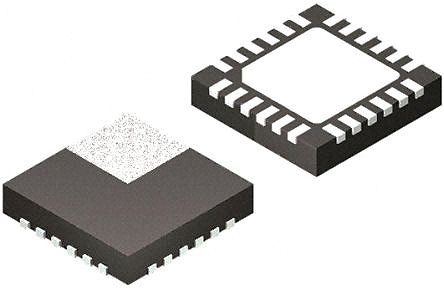

点击放大查看
MSP430F2131IRGET
| 制造商 | Texas Instruments Incorporated |
| 描述 | MCU 16-bit MSP430 RISC 8KB Flash 2.5V/3.3V 24-Pin VQFN EP IC MCU 16BIT 8KB FLASH 24VQFN 16-bit Microcontrollers - MCU 16-Bit Ult-Lo-Pwr 8kB Flash 256B RAM MCU 16-bit MSP430 MSP430 RISC 8KB Flash 2.5V/3.3V 24-Pin VQFN EP Controller Fa 16-Bit Ultra-Low-Power Microcontroller, 8kB Flash, 256B RAM, Comparator Texas Instruments MSP430 系列 16 bit MSP430 MCU, 16MHz, 8 kB ROM 闪存, 256 B RAM, 24针 VQFN封装 |
| 分类 |
商业参数
| 商标名 | MSP430 | 其他名称 | 296-18119-2 |
| 产品类别 | 16-bit Microcontrollers - MCU | 标准包装数量 | Cut Tape, Tape & Reel |
| 工厂包装数量 | 250 | 标准封装名称 | QFN |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85411000 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | 认证机构 | No |
| 安全特性 | N/A | ||
电气参数
| GPIO | 16 | 转速 | 16 MHz |
| 存储器 | 0 | RAM 大小 | 256 byte |
| 内核大小 | 16-Bit | 核心类型 | MSP430 |
| 频率 | 16 MHz | 接口 | Timer UART |
| 时钟速率 | 16 MHz | 比较器数量 | Yes |
| 延迟时间 | 1 | 存储器容量 | 256 B |
| I/O 数量 | 16 | 计数器/定时器 | 1 |
| 额定电压 | 1.8 | 看门狗定时器 | 1 |
| 数据转换器 | Slope A/D | 最大频率 | 16 MHz |
| 振荡器类型 | Internal | 串行协议 | 0 |
| 供电电压 | 2.5|3.3 V | 模拟输入/输出 | Slope |
| 非易失性存储器 | 8 | 程序存储器大小 | 8 KB |
| 程序存储器类型 | Flash | 最小输入电压 | 3.6 |
| 最小供电电压 | 1.8 V | 平均正向功率 | 0.7 |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V | ||
机械参数
| 宽度 | 4.15(Max) | 重量 | 0.001601 oz |
| 包装方式 | Tape & Reel (TR) | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | 24VQFN EP | 冷却的封装 | VQFN EP |
| 总长度 | 4.15(Max) | 包装数量 | VQFN EP |
| 位数 | 24 | 外壳尺寸-插件 | 0.95(Max) |
| 核心数/总线宽度 | 16 Bit | ||
产品信息
| SPI | 0 | 系列 | 2 Series |
| 产品特性 | Watchdog Brown Out Reset | 协议 | 0 |
| 软件 | SLAS439F | 引导加载程序 | UART |
| 倍率 | N/A | 片内RAM（通道数×位宽） | Yes |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 特殊I/O | N/A |
| 架构 | RISC | 可编程性 | Yes |
| 图案编号 | Y | 定时器数量 | 1 |
| 功能框图 | fbd_slas439f.gif | 射频系列/标准 | MSP430 |
| 使用的IC/零件 | View | DigiKey可编程 | Yes |
| 印刷电路板数量 | 24 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
文档与媒体
PDF 文档
