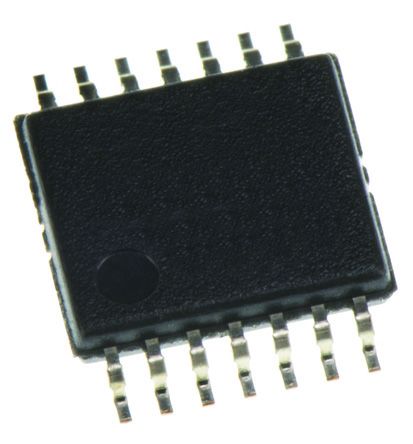

MSP430F2011IPW

制造商	Texas Instruments Incorporated
描述	MCU 16-bit MSP430 RISC 2KB Flash 2.5V/3.3V 14-Pin TSSOP MCU 16-bit MSP430 MSP430 RISC 2KB Flash 2.5V/3.3V 14-Pin TSSOP IC MCU 16BIT 2KB FLASH 14TSSOP MSP430F2011IPW, 16 bit Microcontroller MSP430 16MHz 2kb Flash, 128B RAM, I2C SPI 14-Pin TSSOP 16-bit Microcontrollers - MCU 16-Bit Ultra Low Pwr 1kB Flash 2kB RAM IC, SM FLASH ULTRA LO PWR MCU 16-bit Ultra-Low-Power Microcontroller, 2kB Flash, 128B RAM, Comparator Microcontroller 16 Bit TSSOP-14, MSP430F2011IPW, Texas Instruments Texas Instruments MSP430 系列 16 bit MSP430 MCU, 16MHz, 2 kB，256 B ROM 闪存, 128 B RAM, 14针 TSSOP封装
分类	集成电路嵌入式微控制器数字信号处理器与控制器

对参数有疑问？问 AI 助手

商业参数

商标名	MSP430	产品类别	16-bit Microcontrollers - MCU
标准包装数量	Rail / Tube	工厂包装数量	90
标准封装名称	TSSOP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	ACTIVE	抗辐射加固	No
认证机构	No	安全特性	N/A

电气参数

GPIO	10	转速	16 MHz
定时器	2 x 16 bit	存储器	0
RAM 大小	128 byte	内核大小	16-Bit
核心类型	MSP430	频率	16 MHz
接口	I2C/SPI	时钟速率	16 MHz
比较器数量	Yes	延迟时间	1
分辨率	16bit	存储器容量	128 B
I/O 数量	10	计数器/定时器	1
额定电压	1.8 → 3.6 V	看门狗定时器	1
时钟频率	:16MHz	数据转换器	Slope A/D
最大频率	16MHz	DAC数量	1
振荡器类型	Internal	串行协议	0
供电电压	2.5\|3.3 V	通道数量	0
模拟输入/输出	Slope	非易失性存储器	2
程序存储器大小	2 KB	程序存储器类型	Flash
最小输入电压	3.6	最小供电电压	1.8 V
频率（中心/带宽）	16bit	平均正向功率	0.5
供电电压 (Vcc/Vdd)	1.8 V ~ 3.6 V

机械参数

宽度	4.5mm	高度	1.05mm
长度	5.1mm	重量	0.002018 oz
包装方式	Tube	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:14
封装形式	14TSSOP	冷却的封装	TSSOP
材料表面处理	:MSL 1 - Unlimited	总长度	5.1(Max)
包装数量	TSSOP	尺寸/外形	5.1 x 4.5 x 1.05mm
位数	14	外壳尺寸-插件	1.05(Max)
核心数/总线宽度	16 Bit	脉冲宽度失真（最大）	2 x 16 bit

产品信息

SPI	1	USB	0
系列	2 Series	产品特性	Watchdog Brown Out Reset
协议	1	软件	SLAS491I
引导加载程序	UART	闪存大小	:2KB
倍率	N/A	片内RAM（通道数×位宽）	Yes
外设	Brown-out Detect/Reset, POR, PWM, WDT	特殊I/O	N/A
架构	RISC	可编程性	Yes
定时器数量	1	控制器系列	:MSP430F2xx
功能框图	fbd_slas491i.gif	射频系列/标准	MSP430
使用的IC/零件	View	DigiKey可编程	Yes
印刷电路板数量	14

环境参数

测试温度	-40 to 85	工作温度	-40 to 85 °C
结工作温度	85C

文档与媒体

PDF 文档

slas491i.pdf

在线文档

MSP430x20x1,2,3 Datasheet

PDF 文档

1762420.pdf

在线文档

slas491i

在线文档

msp430f2011
