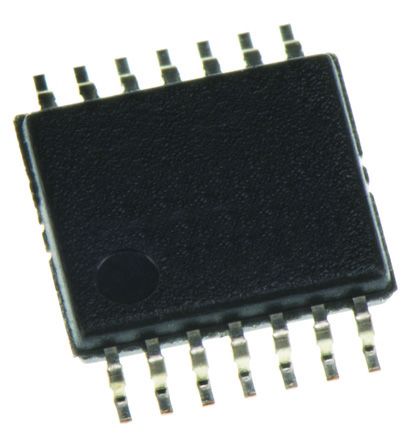

MSP430F2002TPW

制造商	Texas Instruments Incorporated
描述	MCU 16-bit MSP430 RISC 1KB Flash 2.5V/3.3V 14-Pin TSSOP IC MCU 16BIT 1KB FLASH 14TSSOP 16-bit Microcontrollers - MCU 16-Bit Ultra Low Pwr 1kB Flash 128B RAM MCU 16-bit MSP430 MSP430 RISC 1KB Flash 2.5V/3.3V 14-Pin TSSOP IC, SM FLASH ULTRA LO PWR MCU 16-bit Ultra-Low-Power Microcontroller, 1kB Flash, 128B RAM, 10-Bit SAR A/D, USI for SPI/I2C Texas Instruments MSP430 系列 16 bit MSP430 MCU, 16MHz, 1k + 256 B ROM 闪存, 128 B RAM, 14针 TSSOP封装
分类	集成电路嵌入式微控制器无线MCU

对参数有疑问？问 AI 助手

商业参数

商标名	MSP430	产品类别	16-bit Microcontrollers - MCU
标准包装数量	Rail / Tube	工厂包装数量	90
标准封装名称	TSSOP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	ACTIVE	抗辐射加固	No
认证机构	No	安全特性	N/A

电气参数

GPIO	10	转速	16 MHz
存储器	0	RAM 大小	128 byte
内核大小	16-Bit	核心类型	MSP430
频率	16 MHz	接口	I2C/SPI
时钟速率	16 MHz	比较器数量	0
延迟时间	1	存储器容量	128 B
I/O 数量	10	计数器/定时器	1
位数	10	额定电压	1.8
看门狗定时器	1	时钟频率	:16MHz
数据转换器	A/D 8x10b	振荡器类型	Internal
串行协议	0	供电电压	2.5\|3.3 V
通道数量	8	模拟输入/输出	ADC10 - 8ch
非易失性存储器	1	程序存储器大小	1 KB
程序存储器类型	Flash	ADC/DAC 数量	8
最小输入电压	3.6	最小供电电压	1.8 V
平均正向功率	0.5	每元件位数	10 bit
供电电压 (Vcc/Vdd)	1.8 V ~ 3.6 V

机械参数

宽度	4.5(Max)	重量	0.002018 oz
包装方式	Tube	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:14
封装形式	14TSSOP	冷却的封装	TSSOP
材料表面处理	:MSL 1 - Unlimited	总长度	5.1(Max)
包装数量	TSSOP	位数	14
外壳尺寸-插件	1.05(Max)	核心数/总线宽度	16 Bit

产品信息

SPI	1	系列	2 Series
产品特性	Watchdog Temp Sensor Brown Out Reset	协议	1
软件	SLAS491I	引导加载程序	UART
闪存大小	:1KB	倍率	N/A
片内RAM（通道数×位宽）	8-chx10-bit	外设	Brown-out Detect/Reset, POR, PWM, WDT
特殊I/O	N/A	架构	RISC
连接性	I²C, SPI	可编程性	Yes
定时器数量	1	控制器系列	:MSP430
功能框图	fbd_slas491i.gif	射频系列/标准	MSP430
使用的IC/零件	View	DigiKey可编程	Yes
印刷电路板数量	14	A/D转换器数量	:8

环境参数

测试温度	-40 to 105	工作温度	-40 to 105 °C
结工作温度	105C

文档与媒体

PDF 文档

slas491i.pdf

在线文档

MSP430x20x1,2,3 Datasheet

PDF 文档

1762420.pdf

在线文档

slas491i
