点击放大查看

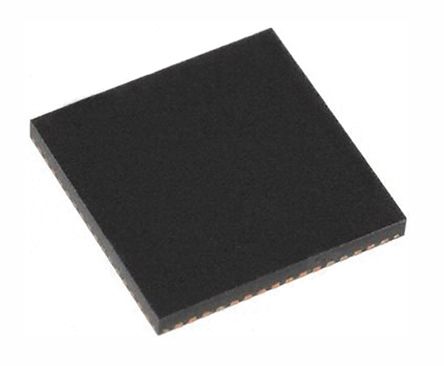

MSP430F1611IRTDT

制造商	Texas Instruments Incorporated
描述	MCU 16-bit MSP430 RISC 48KB Flash 3.3V 64-Pin VQFN EP MCU 16-bit MSP430 MSP430 RISC 48KB Flash 3.3V 64-Pin VQFN EP IC MCU 16BIT 48KB FLASH 64VQFN MSP430F1611IRTDT, 16 bit Microcontroller MSP430 8MHz 48kb Flash, 10kb RAM, I2C SPI 64-Pin VQFN 16-bit Microcontrollers - MCU 16-bit Ultra-Lo-Pwr IC, SM FLASH ULTRA LO PWR MCU 16-bit Ultra-Low-Power MCU, 48kB Flash, 10240B RAM, 12-Bit ADC, Dual DAC, 2 USART, I2C, HW Mult, DMA Texas Instruments MSP430 系列 16 bit MSP430 MCU, 8MHz, 256 B, 48 kB ROM 闪存, 10 kB RAM, 64针 VQFN封装
分类	集成电路嵌入式微控制器无线MCU

对参数有疑问？问 AI 助手

商业参数

商标名	MSP430	其他名称	296-18102-2
产品类别	16-bit Microcontrollers - MCU	标准包装数量	Tape & Reel
工厂包装数量	250	标准封装名称	QFN

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	ACTIVE	抗辐射加固	No
认证机构	No	安全特性	N/A

电气参数

GPIO	48	转速	8 MHz
定时器	2 x 16 bit	存储器	3
RAM 大小	10 KB	内核大小	16-Bit
核心类型	MSP430	频率	8 MHz
接口	I2C/SPI/UART/USART	时钟速率	8 MHz
比较器数量	Yes	延迟时间	6
分辨率	16bit	存储器容量	10 KB
I/O 数量	48	计数器/定时器	2
位数	12	额定电压	1.8 → 3.6 V
看门狗定时器	1	时钟频率	:8MHz
数据转换器	A/D 8x12b, D/A 2x12b	最大频率	8MHz
DAC数量	2	振荡器类型	Internal
串行协议	2	供电电压	3.3 V
分辨率（位）	12bit	串行接口	2
通道数量	0	模拟输入/输出	ADC12 - 8ch
非易失性存储器	48	程序存储器大小	48 KB
程序存储器类型	Flash	ADC/DAC 数量	8
最小输入电压	1.8	最小供电电压	3 V
频率（中心/带宽）	16bit	平均正向功率	1.1
每元件位数	12	供电电压 (Vcc/Vdd)	1.8 V ~ 3.6 V

机械参数

宽度	9.1mm	高度	0.85mm
长度	9.1mm	重量	0.007277 oz
包装方式	Tape & Reel (TR)	引脚样式	No Lead
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:64
封装形式	64VQFN EP	冷却的封装	VQFN
材料表面处理	:MSL 3 - 168 hours	总长度	9
包装数量	VQFN EP	尺寸/外形	9.1 x 9.1 x 0.85mm
位数	64	外壳尺寸-插件	0.88
核心数/总线宽度	16 Bit	脉冲宽度失真（最大）	3 x 16 bit, 3/7 x 16 bit

产品信息

SPI	2	USB	0
系列	MSP430F1611	产品特性	Watchdog Temp Sensor Brown Out Reset
协议	1	软件	SLAS368G
引导加载程序	UART	闪存大小	:48KB
倍率	16x16	片内RAM（通道数×位宽）	8-chx12-bit
外设	Brown-out Detect/Reset, DMA, POR, PWM, WDT	特殊I/O	N/A
架构	RISC	连接性	I²C, SPI, UART/USART
可编程性	Yes	定时器数量	2
控制器系列	:MSP430F1xx	功能框图	fbd_slas368g.gif
射频系列/标准	MSP430	使用的IC/零件	View
DigiKey可编程	Yes	印刷电路板数量	64
A/D转换器数量	:8

环境参数

测试温度	-40 to 85	工作温度	-40 to 85 °C
结工作温度	85C
