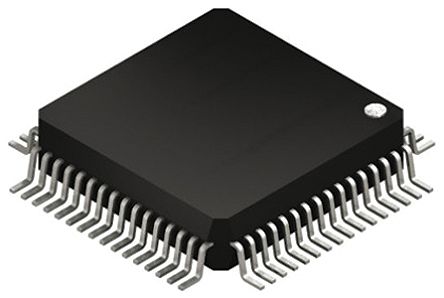

MSP430F1610IPM

制造商	Texas Instruments Incorporated
描述	MCU 16-bit MSP430 RISC 32KB Flash 3.3V 64-Pin LQFP Tray 16-bit Microcontrollers - MCU 16-bit Ultra-Lo-Pwr IC MCU 16BIT 32KB FLASH 64LQFP MCU 16-bit MSP430 MSP430 RISC 32KB Flash 3.3V 64-Pin LQFP Tray MCU 16BIT 32K FLASH, SMD, LQFP64 16-bit Ultra-Low-Power MCU, 32kB Flash, 5124B RAM, 12-Bit ADC, Dual DAC, 2 USART, I2C, HW Mult, DMA Texas Instruments MSP430 系列 16 bit MSP430 MCU, 8MHz, 32k + 256 B ROM 闪存, 5 kB RAM, 64针 LQFP封装
分类	集成电路嵌入式微控制器无线MCU

对参数有疑问？问 AI 助手

商业参数

商标名	MSP430	其他名称	296-18501
产品类别	16-bit Microcontrollers - MCU	标准包装数量	Trays
工厂包装数量	160	标准封装名称	QFP

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	ACTIVE	抗辐射加固	No
认证机构	No	安全特性	N/A

电气参数

GPIO	48	转速	8 MHz
存储器	3	RAM 大小	5 KB
内核大小	16-Bit	核心类型	MSP430
频率	8 MHz	接口	I2C/SPI/UART/USART
时钟速率	8 MHz	比较器数量	Yes
延迟时间	6	存储器容量	5 KB
存储器类型	:Flash	I/O 数量	48
计数器/定时器	2	位数	12
额定电压	3	看门狗定时器	1
时钟频率	:8MHz	数据转换器	A/D 8x12b, D/A 2x12b
DAC数量	2	振荡器类型	Internal
串行协议	2	供电电压	3.3 V
串行接口	2	通道数量	8
模拟输入/输出	ADC12 - 8ch	非易失性存储器	32
程序存储器大小	32 KB	程序存储器类型	Flash
ADC/DAC 数量	8	最小输入电压	1.8
最小供电电压	3 V	平均正向功率	1.1
每元件位数	12 bit	供电电压 (Vcc/Vdd)	1.8 V ~ 3.6 V

机械参数

宽度	10.2(Max)	重量	0.012088 oz
包装方式	Tube	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:64
封装形式	64LQFP	冷却的封装	LQFP
材料表面处理	:MSL 3 - 168 hours	总长度	10.2(Max)
包装数量	LQFP	位数	64
外壳尺寸-插件	1.45(Max)	核心数/总线宽度	16 Bit

产品信息

SPI	2	系列	1 Series
产品特性	Watchdog Temp Sensor Brown Out Reset	协议	1
软件	SLAS368G	引导加载程序	UART
闪存大小	:32KB	倍率	16x16
片内RAM（通道数×位宽）	8-chx12-bit	外设	Brown-out Detect/Reset, DMA, POR, PWM, WDT
特殊I/O	N/A	架构	RISC
连接性	I²C, SPI, UART/USART	可编程性	Yes
定时器数量	2	控制器系列	:MSP430F1xx
功能框图	fbd_slas368g.gif	射频系列/标准	MSP430
使用的IC/零件	View	DigiKey可编程	Yes
印刷电路板数量	64	A/D转换器数量	:8

环境参数

温度范围	:Industrial	测试温度	-40 to 85
工作温度	-40 to 85 °C	结工作温度	85C

文档与媒体

PDF 文档

1762419.pdf

在线文档

msp430f1610
