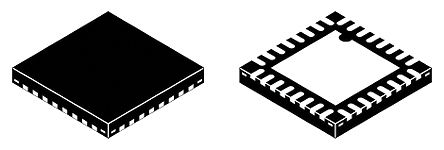

MSP430F1222IRHBT
| 制造商 | Texas Instruments Incorporated |
| 描述 | MCU 16-bit MSP430 RISC 4KB Flash 2.5V/3.3V 32-Pin VQFN EP T/R 16-bit Microcontrollers - MCU 4kB Flash 256B RAM 10bit ADC + 1 USART IC MCU 16BIT 4KB FLASH 32VQFN IC, SM FLASH ULTRA LO PWR MCU 16-bit Ultra-Low-Power Microcontroller, 4kB Flash, 256B RAM, 10 bit ADC, 1 USART Texas Instruments MSP430 系列 16 bit MSP430 MCU, 8MHz, 4 kB ROM 闪存, 256 B RAM, 32针 VQFN封装 |
| 分类 |
商业参数
| 商标名 | MSP430 | 其他名称 | 296-16794-2 |
| 产品类别 | 16-bit Microcontrollers - MCU | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 250 | 标准封装名称 | QFN |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| 认证机构 | No | 安全特性 | N/A |
电气参数
| GPIO | 22 | 转速 | 8 MHz |
| 存储器 | 0 | RAM 大小 | 256 byte |
| 内核大小 | 16-Bit | 核心类型 | MSP430 |
| 频率 | 8 MHz | 接口 | SPI/UART/USART |
| 时钟速率 | 8 MHz | 比较器数量 | 0 |
| 延迟时间 | 6 | 存储器容量 | 256 B |
| I/O 数量 | 22 | 计数器/定时器 | 1 |
| 位数 | 10 | 额定电压 | 1.8 |
| 看门狗定时器 | 1 | 时钟频率 | :8MHz |
| 数据转换器 | A/D 8x10b | 最大频率 | 8 MHz |
| 振荡器类型 | Internal | 串行协议 | 1 |
| 供电电压 | 2.5|3.3 V | 串行接口 | 1 |
| 通道数量 | 8 | 模拟输入/输出 | ADC10 - 8ch |
| 非易失性存储器 | 4 | 程序存储器大小 | 4 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 1 |
| 最小输入电压 | 1.8 | 最小供电电压 | 1.8 V |
| 平均正向功率 | 0.7 | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V | ||
机械参数
| 宽度 | 5.15(Max) | 重量 | 0.002547 oz |
| 包装方式 | Reel | 引脚样式 | No Lead |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :32 |
| 封装形式 | 32VQFN EP | 冷却的封装 | VQFN EP |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 5.15(Max) |
| 包装数量 | VQFN EP | 位数 | 32 |
| 外壳尺寸-插件 | 0.95(Max) | 核心数/总线宽度 | 16 Bit |
产品信息
| SPI | 1 | 系列 | 1 Series |
| 已删除 | Compliant | 产品特性 | Watchdog Temp Sensor Brown Out Reset |
| 协议 | 0 | 软件 | SLAS361D |
| 引导加载程序 | UART | 闪存大小 | :4KB |
| 倍率 | N/A | 片内RAM（通道数×位宽） | 1-chx10-bit |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 特殊I/O | N/A |
| 架构 | RISC | 连接性 | SPI, UART/USART |
| 可编程性 | Yes | 定时器数量 | 1 16-bit (3CCR), 1 Watchdog/Interval |
| 控制器系列 | :MSP430F1xx | 功能框图 | fbd_slas361d.gif |
| 射频系列/标准 | MSP430 | 使用的IC/零件 | View |
| DigiKey可编程 | Yes | 印刷电路板数量 | 32 |
| A/D转换器数量 | :1 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
