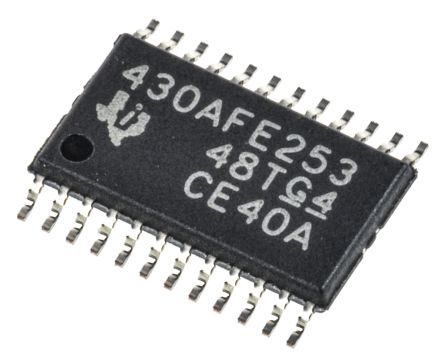

MSP430AFE253IPW
| 制造商 | Texas Instruments Incorporated |
| 描述 | MCU 16-bit MSP430 RISC 16KB Flash 2.5V/3.3V 24-Pin TSSOP IC MCU 16BIT 16KB FLASH 24TSSOP Microcontroller,Mixed signal, 16 Bit,MCU 16-bit Microcontrollers - MCU 16B MCU IC, MCU, 16BIT 16KB FLASH, 24TSSOP 16-bit Ultra-Low-Power Microcontroller, 16KB Flash, 512B RAM, 3x SD24 Texas Instruments MSP430 系列 16 bit MCU, 12MHz, 16 kB ROM 闪存, 512 B RAM, 24针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | MSP430 | 其他名称 | 296-28395 |
| 产品类别 | 16-bit Microcontrollers - MCU | 标准包装数量 | Trays, Rail / Tube |
| 工厂包装数量 | 60 | 标准封装名称 | TSSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 认证机构 | No |
| 安全特性 | N/A | ||
电气参数
| GPIO | 11 | 转速 | 16 MHz |
| 定时器 | 3 x 16 bit | 存储器 | 0 |
| RAM 大小 | 512 byte | 内核大小 | 16-Bit |
| 核心类型 | MSP430 | 频率 | 12 |
| 接口 | SPI/UART/USART | 时钟速率 | 16 MHz |
| 比较器数量 | 0 | 延迟时间 | 1 |
| 存储器容量 | 512 B | I/O 数量 | 11 |
| 计数器/定时器 | 1 | 位数 | 24 |
| 额定电压 | 1.8 → 3.6 V | 看门狗定时器 | 1 |
| 时钟频率 | :12MHz | 数据转换器 | A/D 3x24b |
| 最大频率 | 12MHz | 振荡器类型 | Internal |
| 串行协议 | 1 | 供电电压 | 2.5|3.3 V |
| 分辨率（位） | 24bit | 串行接口 | 1 |
| 通道数量 | 0 | 模拟输入/输出 | SigmaDelta24 - 3ch |
| 非易失性存储器 | 16 | 程序存储器大小 | 16 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 3 |
| 最小输入电压 | 3.6 | 最小供电电压 | 3.6 |
| 频率（中心/带宽） | 16bit | 平均正向功率 | 0.5 |
| 每元件位数 | 24 bit | 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V |
机械参数
| 宽度 | 4.5mm | 高度 | 1.05mm |
| 长度 | 7.9mm | 重量 | 0.00027 |
| 包装方式 | Bulk | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :24 | 封装形式 | 24TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 7.9(Max) | 包装数量 | TSSOP |
| 尺寸/外形 | 7.9 x 4.5 x 1.05mm | 位数 | 24 |
| 外壳尺寸-插件 | 1.05(Max) | 核心数/总线宽度 | 16 Bit |
产品信息
| SPI | 1 | 系列 | 2 Series |
| 产品特性 | Watchdog Temp Sensor Brown Out Reset | 协议 | 0 |
| 软件 | SLAS701A | 引导加载程序 | UART |
| 倍率 | 16x16 | 片内RAM（通道数×位宽） | 3-chx24-bit |
| 外设 | Brown-out Detect/Reset, PWM, WDT | 特殊I/O | N/A |
| 架构 | RISC | 连接性 | SPI, UART/USART |
| 图案编号 | Y | 定时器数量 | 3 |
| 控制器系列 | :MSP430AFE2xx | 功能框图 | fbd_slas701a.gif |
| 射频系列/标准 | MSP430 | 使用的IC/零件 | View |
| DigiKey可编程 | Yes | 印刷电路板数量 | 24 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
