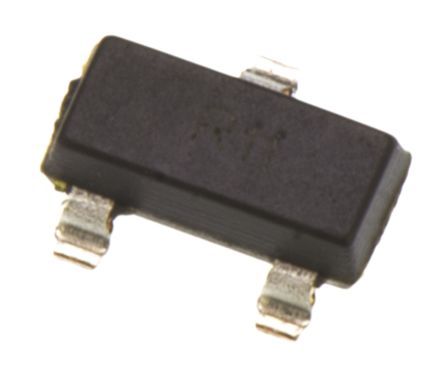

点击放大查看
LM385M3-1.2/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | V-Ref Precision 1.235V 20mA 3-Pin SOT-23 T/R IC VREF SHUNT 1.235V SOT23-3 LM385M3-1.2/NOPB, Voltage Reference Maximum of 1.2V, 2% 20mA 3-Pin SOT-23 Voltage References MICROPWR VLTG REF DIODE Voltage reference source; 1.235V; SO8 Micropower Voltage Reference Diode Voltage reference 1.2 V SOT-23, LM385, LM385M3-1.2/NOPB, Texas Instruments National Semiconductor Fixed 1.235V 电压参考, ±2.0 %精确度, 20mA, 3针 SOT-23封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Voltage References | 其他名称 | LM385M3-1.2/NOPBCT |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 1000 |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 精度 | 20 mV | 容差 | ±2% |
| 输入功率 | 1.24...5.3 V | 基准类型 | Precision |
| 额定电压 | 1.235 V | 负载调整率 | 20 mV |
| 输出电流 | 20 mA | 供电电压 | 1.2 |
| 阴极电流 | 10µA | 标称电压 | 1.235V |
| 输出电流1 | 0.02 | 通道数量 | 1 |
| 频率稳定度 | 150 | 最大额定电流 | Catalog |
| 触点电压（最大） | 1.235 V | 最小输入电压 | 1.235V |
| 输出电压（最大） | 1.235 V | 输出电流/通道 | 20 mA |
| 精度 - 最高（最低） | 2 % | ||
机械参数
| 宽度 | 1.3mm | 高度 | 0.93mm |
| 长度 | 2.92mm | 重量 | 0.03 g |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 3 | 封装形式 | 3SOT-23 |
| 冷却的封装 | SOT-23 | 总长度 | 3.04(Max) |
| 包装数量 | SOT-23 | 尺寸/外形 | 2.92 x 1.3 x 0.93mm |
| 位数 | 3 | 外壳尺寸-插件 | 1.02(Max) |
| 供应商器件封装 | SOT-23-3 | ||
产品信息
| SPG | 200 | 类型 | voltage reference source |
| 系列 | LM385-1.2-N | 功能 | Y |
| 软件 | SNVS742E | 拓扑 | Shunt |
| 制造商全称 | Texas Instruments | 可编程性 | Precision |
| 单元数量 | 1 | 使用的IC/零件 | View |
| 印刷电路板数量 | 3 | ||
环境参数
| 测试温度 | 0 to 70 | 工作温度 | 0 to 70 °C |
| 温度系数 | 150 ppm/°C | 典型温度系数 | 150 PPM |
