LM3407MY/NOPB

制造商	Texas Instruments Incorporated
描述	Conv DC-DC Single Step Down 4.5V to 30V 8-Pin MSOP EP T/R Conv DC-DC Single Step Down 4.5V to 30V 8-Pin HVSSOP EP T/R IC LED DRVR HP CONST CURR 8-MSOP LM3407MY/NOPB, Switching Regulator, Buck Controller, 0.35A, Adjustable, 0.1 to 0.9V, 1000kHz, 8-Pin MSOP, MSOP EP LED Lighting Drivers 350MA,CONST CRNT OUT SWITCHING CONVERTER IC, BUCK REGULATOR, CONST CURRENT, MSOP-8 350 mA, Constant Current Output Floating Buck Switching Converter for High Power LEDs Texas Instruments 降压开关稳压器, 350mA, 可调输出, 0.1 → 0.9 V, 1000 kHz, 8针 MSOP封装
分类	集成电路电源管理ICLED照明驱动器

对参数有疑问？问 AI 助手

商业参数

产品	LED Lighting Drivers	标准包装数量	Tape & Reel
工厂包装数量	1000

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
海关税号	85423990	零件状态	ACTIVE
抗辐射加固	No

电气参数

输出端	1	调光方式	:PWM
频率	300kHz ~ 1MHz	输出类型	Adjustable
稳压器类型	Buck Controller	额定电压	0.45 to 27 V
输出电流	0.35 A	供电电压	4.5 V ~ 30 V
输出数量	1	电压基准	0.2
稳压器拓扑	Step Down	开关稳压器	Yes
最大额定电流	Catalog	开关频率	300 to 1000 kHz
最小输入电压	:4.5V	输出电压（最大）	0.9 V
静态电流 (Iq)	0.78	直流输入电压（最小）	4.5 V
最大恒流负载	Yes	输出电压（最小/固定）	0.1 V
最大持续工作电压（MCOV）	:30V

机械参数

宽度	3mm	高度	0.86mm
长度	3mm	重量	0.002
包装方式	Tape and Reel	封装体颜色	:MSOP
引脚样式	Gull-wing	安装类型	Surface Mount
安装样式	SMD/SMT	封装形式	8MSOP EP
冷却的封装	MSOP, MSOP EP	总长度	3.1(Max)
包装数量	HVSSOP EP	尺寸/外形	3 x 3 x 0.86mm
位数	8	外壳尺寸-插件	0.95(Max)
供应商器件封装	8-MSOP-EP

产品信息

备注	Adjustable Switching Frequency	类型	Step Down
系列	LM3407	产品特性	Adjustable Switch Frequency Enable/Shutdown Thermal Shutdown Integrated Switch
软件	SNVS553B	拓扑	PWM, Step-Down (Buck)
功能框图	fbd_snvs553b.gif	使用的IC/零件	View
内部连接	Yes	印刷电路板数量	8

环境参数

测试温度

-40 to 125

工作温度

-40 to 125 °C

文档与媒体

在线文档

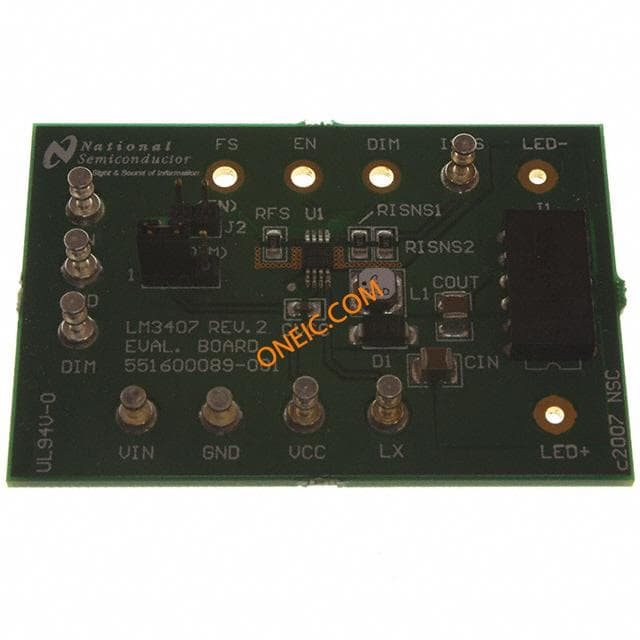

LM3407EVAL: LED Driver, 350mA, 2 ~ 7 LEDs

PDF 文档

在线文档

PDF 文档

在线文档

相关型号

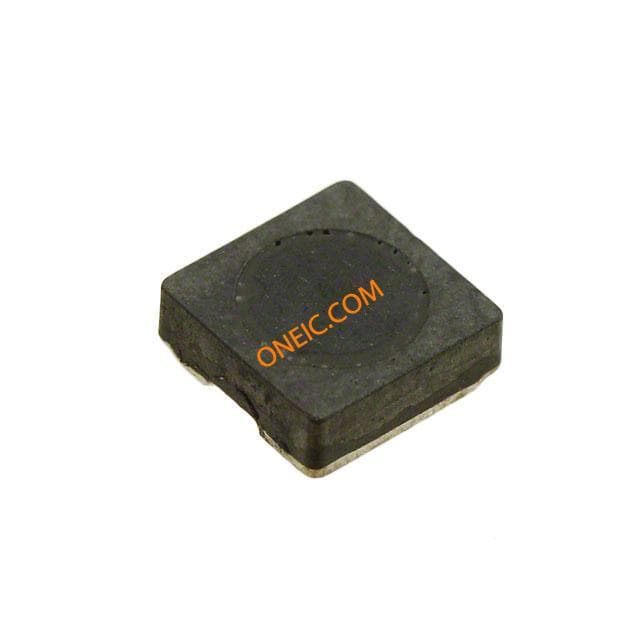

744042220

Wurth Electronics

固定インダクタ WE-TPC Inductor 22uH 100kHz 0.88A INDUCTOR POWER 22UH 880MA SMD Inductor SMD WE-TPC 4818 22uH 0.6A Fixed Inductors WE-TPC Inductor 22uH 100kHz 0.88A CHOKE, SMD 22UH, 0.88A Wurth WE-TPC 系列屏蔽铁氧体芯材绕线贴片电感器, 22 μH ±30%, 880mA Idc

¥7.5548

详情
