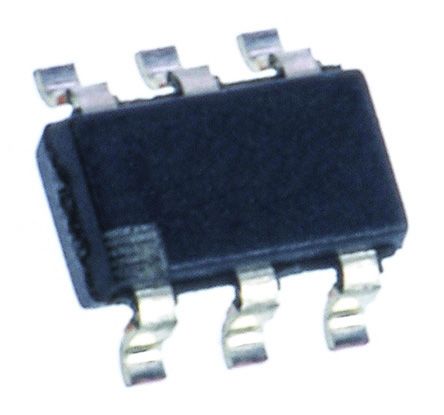

LM3405AXMKE/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | LED DRVR 5Segment 3.3V/5V/9V/12V/15V/18V 6-Pin TSOT T/R LED Lighting Drivers LED DRVR 5Segment 3.3V/5V/9V/12V/15V/18V 6-Pin TSOT-23 T/R IC LED DRVR HP CONST TSOT23-6 LM3405AXMKE/NOPB, LED Driver, 5-Digits, 3 to 22V, 6-Pin TSOT 1.6MHz, 1A Constant Current Buck LED Driver with Internal Compensation 1A Constant Curr LED Driver, LM3405AXMKE LED Lighting Drivers 1.6MHz 1A Constant Crnt Buck LED Dvr |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | LM3405AXMKE/NOPBCT | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 250 | 标准封装名称 | SOT-23 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | 调光方式 | PWM |
| 频率 | 1.2 MHz to 1.9 MHz | 输出类型 | Constant Current |
| 额定电压 | 3 V to 22 V | 输出电流 | 1 A |
| 供电电流 | 2.8 mA | 供电电压 | 3 to 22 V |
| 输出数量 | 1 | 电压基准 | 0.205 |
| 最大额定电流 | Catalog | 开关频率 | 1600 |
| 最小供电电压 | 3 V | 静态电流 (Iq) | 1.8 |
| 最大恒流负载 | Yes | ||
机械参数
| 宽度 | 1.65mm | 高度 | 0.87mm |
| 长度 | 2.97mm | 包装方式 | Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 6TSOT |
| 冷却的封装 | TSOT | 总长度 | 3.05(Max) |
| 包装数量 | TSOT-23 | 尺寸/外形 | 2.97 x 1.65 x 0.87mm |
| 位数 | 6 | 外壳尺寸-插件 | 1(Max) |
| 供应商器件封装 | TSOT-23-6 | ||
产品信息
| 备注 | Current Mode Control Fixed Frequency | 类型 | High Brightness LED (HBLED), White LED |
| 系列 | LM3405A | 产品特性 | Enable/Shutdown Thermal Shutdown Integrated Switch |
| 软件 | SNVS508C | 拓扑 | PWM, Step-Down (Buck) |
| 制造商全称 | Texas Instruments | 图案编号 | Y |
| 功能框图 | fbd_snvs508c.gif | 段数 | 5 |
| 使用的IC/零件 | View | 内部连接 | Yes |
| 位数或字符数 | 5 | 印刷电路板数量 | 6 |
环境参数
| 机械寿命 | New At Mouser | 测试温度 | -40 to 125 |
| 工作温度 | + 125 C | 结工作温度 | 125C |
