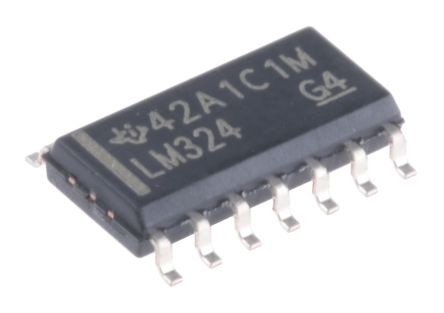

LM324DR
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Quad GP ±16V/32V 14-Pin SOIC T/R IC OPAMP GP 1.2MHZ 14SOIC Operational Amplifiers - Op Amps Quad GP Op Amp OP Amp Quad GP ?16V/32V 14-Pin SOIC T/R IC, SM OP AMP, QUAD Operational amplifier; 1.2MHz; 3÷32VDC; Channels:4; SO14 Quadruple Operational Amplifier Operational Amplifier Quad 1.2 MHz SOIC-14, LM324, LM324DR, Texas Instruments Texas Instruments 四路 运算放大器, 1.2MHz, 5 → 28 V, 14针 SOIC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-14597-2 | 产品类别 | Operational Amplifiers - Op Amps |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 2500 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 100 dB | 压摆率 | 0.5@±15V V/us |
| 1kHz噪声电压 | 35 | 输出类型 | No |
| 输入功率 | Single/Dual | 上升时间（典型） | 500mV/μs |
| 晶体管类型 | :High Gain | 共模抑制比、电源抑制比（典型） | 65 dB |
| 输出电流 | 1.4mA | 供电电压 | 3 V |
| 供电类型 | Single|Dual | 通道数量 | 4 |
| 元件数量 | 4 | 输入偏置电流 | 20nA |
| 最大额定电流 | Catalog | ADC/DAC 数量 | :4 |
| 最小输入电压 | 3mV | 增益带宽积 | 1.2 MHz |
| 轨到轨工作 | No | 静态电流 (Iq) | 0.3 |
| 输入偏置电流（最大） | 0.25@5V uA | 输出电流/通道 | 60mA |
| 输入失调电流（最大） | 0.05@5V | 供电电压 (Vcc/Vdd) | 32 |
| 25°C失调电压 | 7 | 输入噪声电压密度 | 35@±15V nV/rtHz |
| 频段（低/高） | 1.2MHz | 输入失调电压（最大） | 7@30V mV |
| 电压输出差（典型值）@ 距离 | 100 dB | ||
机械参数
| 宽度 | 4(Max) | 重量 | 0.004318 oz |
| 带宽 | :1.2MHz | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :14 |
| 封装形式 | 14SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 8.75(Max) |
| 包装数量 | SOIC | 位数 | 14 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 14-SOIC |
产品信息
| SPG | 2500 | 类型 | General Purpose Amplifier |
| 系列 | LM324 | 已删除 | Compliant |
| 关断 | No | 软件 | SLOS066W |
| 技术 | Bipolar | 制造商全称 | High Gain Amplifier |
| 放大器类型 | General Purpose | 图案编号 | Y |
| 单元数量 | 2500 | 功能框图 | fbd_slos066w.gif |
| 电路数 | 4 | 使用的IC/零件 | View |
| 印刷电路板数量 | 14 | ||
环境参数
| 测试温度 | 0 to 70 | 工作温度 | 0 to 70 °C |
