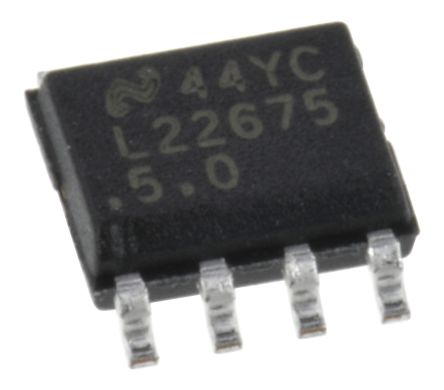

LM22675MR-5.0/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Inv/Step Down 4.5V to 42V 8-Pin PSOP EP Rail IC REG BUCK 5V 1A 8SOPWRPAD LM22675MR-5.0/NOPB, DC-DC Converter, 5V Step Down, 0.5MHz, 8-Pin PSOP Voltage Regulators - Switching Regulators 1A SD Vtg Reg DC-DC CONV, BUCK, 500KHZ, HSOP-8 1A SIMPLE SWITCHER®, Step-Down Voltage Regulator with Precision Enable Switching Regulator 1 A SO-8 Power PAD, LM22675, LM22675MR-5.0/NOPB, Texas Instruments Texas Instruments 直流-直流转换器, 降压, 1A, 4.5 → 42 V输入, 0.5 MHz, 8针 PSOP封装 Switching Voltage Regulators 1A SD Vtg Reg |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | SIMPLE SWITCHER | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 95 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423990 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 占空比 | 90 | 效率 | 90(Min) % |
| 输出类型 | Fixed | 转换器类型 | Step Down |
| 额定电压 | 5 V | 开通延迟时间 | Fixed |
| 负载调整率 | 90 % | 输出电流 | 1 A |
| 供电电压 | 4.5 to 42 V | 输出数量 | 1 |
| 稳压器拓扑 | Inverting/Step Down | 开关电流 | 1.5 |
| 开关稳压器 | Yes | 最大额定电流 | Catalog |
| 释放电压 | Fixed | 开关频率 | 500(Typ) kHz |
| 同步整流 | No | 最小输入电压 | 5V |
| 输出电压（最大） | 5 V | 静态电流 (Iq) | 3.4 |
| 直流输入电压（最小） | 4.5 V | 电压负载调整率 | Internal |
| 精度 - 电压表；电流表 | 1.5 | ||
机械参数
| 宽度 | 3.9mm | 高度 | 1.47mm |
| 长度 | 4.9mm | 重量 | 0.0001 |
| 包装方式 | Tube | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8PSOP EP | 冷却的封装 | PSOP |
| 材料表面处理 | :MSL 3 - 168 hours | 包装数量 | 95 | TUBE |
| 尺寸/外形 | 4.9 x 3.9 x 1.47mm | 位数 | 8 |
| 供应商器件封装 | 8-SO PowerPad | ||
产品信息
| 类型 | Inverting|Step Down | 系列 | LM22675 |
| 产品特性 | Enable | 软件 | SNVS591L |
| 拓扑 | Buck | 应用领域 | Industrial |
| 制造商全称 | SIMPLE SWITCHER | 控制方式 | Voltage Mode |
| 功能框图 | fbd_snvs591l.gif | 使用的IC/零件 | View |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
