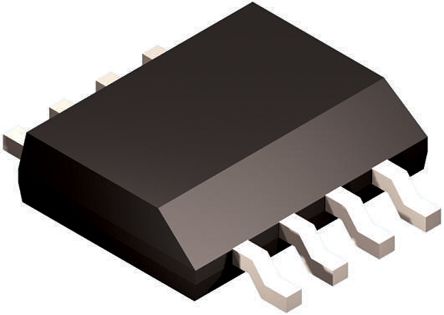

点击放大查看
LM22674MRE-5.0/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Down 4.5V to 42V 8-Pin PSOP EP T/R Conv DC-DC Single Step Down 4.5V to 42V 8-Pin HSOP EP T/R IC REG BUCK 5V 0.5A 8SOPWRPAD LM22674MRE-5.0/NOPB, DC-DC Converter, 5V Step Down, 0.5MHz, 8-Pin PSOP Voltage Regulators - Switching Regulators 500MA,STEP-DOWN VLTG REG 500 mA SIMPLE SWITCHER®, Step-Down Voltage Regulator with Precision Enable Switching Regulator 0.5 A SO-8 Power PAD, LM22674, LM22674MRE-5.0/NOPB, Texas Instruments Texas Instruments 直流-直流转换器, 降压, 500mA, 4.5 → 42 V输入, 0.5 MHz, 8针 PSOP封装 Switching Voltage Regulators 500MA,STEP-DOWN VLTG REG |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | SIMPLE SWITCHER | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 250 | 标准封装名称 | HSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | ||
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 占空比 | 90 | 效率 | 90(Min) % |
| 输出类型 | Fixed | 转换器类型 | Step Down |
| 稳压器类型 | 是 | 额定电压 | 5 V |
| 开通延迟时间 | Fixed | 负载调整率 | 90 % |
| 输出电流 | 0.5 A | 供电电流 | 3.4 mA |
| 供电电压 | 4.5 V | 输出数量 | 1 |
| 开关电流 | 0.7 | 开关稳压器 | Yes |
| 最大额定电流 | Catalog | 释放电压 | Fixed |
| 开关频率 | 600 kHz | 同步整流 | No |
| 最小输入电压 | 5V | 输出电压（最大） | 5 V |
| 静态电流 (Iq) | 3.4 | 电压负载调整率 | Internal |
| 输出电压（最小/固定） | 5 | 精度 - 电压表；电流表 | 1.5 |
机械参数
| 宽度 | 3.9mm | 高度 | 1.47mm |
| 长度 | 4.9mm | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 8 |
| 封装形式 | 8PSOP EP | 冷却的封装 | PSOP |
| 总长度 | 5(Max) | 包装数量 | HSOP EP |
| 尺寸/外形 | 4.9 x 3.9 x 1.47mm | 位数 | 8 |
| 外壳尺寸-插件 | 1.55(Max) | 供应商器件封装 | 8-SO PowerPad |
产品信息
| 类型 | Step Down | 系列 | LM22674 |
| 产品特性 | Enable | 功能 | Regulator |
| 软件 | SNVS590M | 拓扑 | Buck |
| 应用领域 | Industrial | 制造商全称 | SIMPLE SWITCHER |
| 控制方式 | Voltage Mode | 功能框图 | fbd_snvs590m.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
