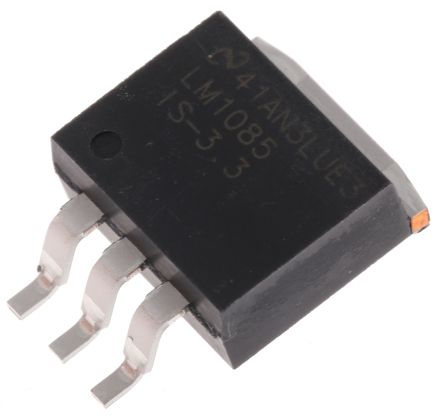

LM1085IS-3.3/NOPB
| 制造商 | |
| 描述 | LDO Regulator Pos 3.3V 3A 4-Pin(3+Tab) TO-263 Rail IC REG LDO 3.3V 3A DDPAK LM1085IS-3.3/NOPB, Low Dropout Voltage Regulator, 3A, 3.3V, 2.6 to 27Vin, 4-Pin TO-263 LDO Voltage Regulators 3A LDO POS REG IC, V REG, LINEAR, 3.3V Voltage stabiliser; LDO, fixed; 3.3V; 3A; SMD; TO263 3A Low Dropout Positive Regulators LDO voltage regulator 3.3 V TO-263, LM1085 3.3, LM1085IS-3.3/NOPB, Texas Instruments Texas Instruments , LDO 调节器, 3A, 3.3 V输出, 2.6 → 27 V输入, 3针 TO-263封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 45 |
合规参数
| RoHS | Contains lead / RoHS compliant by exemption | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85411000 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 输出端 | 1 | 精度 | 1.5 |
| 输出类型 | Fixed | 稳压器类型 | Linear |
| 额定电压 | 2.6 V | 电源调整率 | 6 mV |
| 负载调整率 | 15 mV | 输出电流 | 3 A |
| 供电电压 | 1.3@3A V | 输出数量 | 1 |
| 稳压器拓扑 | Positive Fixed | 电容 @ Vr, F | Ceramic Non-Ceramic |
| 最大额定电流 | Catalog | 稳压器数量 | 1 |
| 最小输入电压 | 3.3V | 静态电流 (Iq) | 5 |
| 直流输入电压（最小） | 2.6 V | 静态电流（最大） | 10 mA |
| 最大持续工作电压（MCOV） | :27V | ||
机械参数
| 宽度 | 8.64mm | 高度 | 4.57mm |
| 长度 | 10.16mm | 重量 | 0.09 |
| 包装方式 | Tube | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :3 | 封装形式 | 4TO-263 |
| 冷却的封装 | TO-263 | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | 90 | 尺寸/外形 | 10.16 x 8.64 x 4.57mm |
| 位数 | 4 | 供应商器件封装 | DDPAK/TO-263-3 |
产品信息
| SPG | 90 | 类型 | Linear |
| 系列 | LM1085 | 产品特性 | Overcurrent Protection Thermal Shutdown |
| 极性 | Positive | 软件 | SNVS038H |
| 拓扑 | LDO | 单元数量 | 1 |
| 输出及类型 | Adjustable Output Fixed Output | 功能框图 | fbd_snvs038h.gif |
| 使用的IC/零件 | View | 输出配置 | 3.3 5 12 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
文档与媒体
PDF 文档
PDF 文档
