ISO7242CDW

制造商	Texas Instruments Incorporated
描述	OptoCoupler Buffer-OUT 4-CH 16-Pin SOIC Rail Digital Isolator Logic 4-CH 25Mbps 16-Pin SOIC Rail IC DGTL ISO 4CH CMOS 16SOIC Isolator Interface IC Quad Ch 2/2 25Mbps Dig Iso DIGITAL ISOLATOR, 4CH, 42NS, SOIC-16 IC, DIGITAL ISOLATOR, 42NS, SOIC-16 Quad Channel, 2/2, 25Mbps, Digital Isolator Texas Instruments 2通道数字隔离器, 2500 V 有效值隔离电压, 16针 SOIC Digital Isolators Quad Ch 2/2 25Mbps Dig Iso
分类	集成电路接口IC接口IC（扩展）

对参数有疑问？问 AI 助手

商业参数

其他名称	296-22966-5	产品类别	Isolator Interface IC
标准包装数量	Rail / Tube	工厂包装数量	40
标准封装名称	SOIC

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85423990
零件状态	ACTIVE	抗辐射加固	No
ESD保护	±1@CDM/±4@HBM/±0.2@MM	认证机构标志	CSA/DIN/EN/IEC/UL/VDE

电气参数

转速	25	输出端	Buffer
数据速率	25Mbps	输出类型	Logic
隔离类型	2800	数据速率（最大）	25Mbps
输出功能	High	上升时间（典型）	2(Typ)
输出电流	:15mA	供电电压	3.15 to 5.5 V
传播延迟	56ns	通道数量	4
击穿电压	4000	隔离电压	2800 V
最大额定电流	Catalog	双向通道数	2/2
最小供电电压	3.15 V	最大功耗	220
静态电流 (Iq)	16	传播延迟时间	42 ns
输入逻辑高电平	TTL	最大传播延迟 @ V, 最大CL	2(Typ)
传播延迟 tpLH / tpHL（最大）	56 ns	额定交流电压（相间）	560
共模瞬态抗扰度（最小）	25	最大持续工作电压（MCOV）	560Vp

机械参数

宽度	7.6(Max)	重量	0.014829 oz
包装方式	Rail	引脚样式	Gull-wing
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:16	封装形式	16SOIC
冷却的封装	SOIC	材料表面处理	:MSL 3 - 168 hours
总长度	10.5(Max)	包装数量	SOIC
位数	16	外壳尺寸-插件	2.35(Max)
供应商器件封装	16-SOIC	脉冲宽度失真（最大）	4

产品信息

系列	ISO7242C	软件	SLLS868Q
图案编号	Y	功能框图	fbd_slls868q.gif
使用的IC/零件	View	印刷电路板数量	16
输入 - 侧1/侧2	2/2

环境参数

测试温度	-40 to 125	工作温度	-40 to 125 °C
结工作温度	125C

文档与媒体

PDF 文档

16DW Datasheet Update 17/Sep/2013

PDF 文档

ISO7240CF, ISO7240-42C/M

PDF 文档

PDF 文档

PDF 文档

在线文档

相关型号

XTR117AIDGKT

texas instruments

Current-Loop Transmitter 8-Pin VSSOP T/R IC 4-20MA CURRENT-LOOP TX 8VSSOP Current Sense Amplifiers XTR117 4-20mA Crnt Loop Transmitter AMPLIFIER, CURRENT TRANSMITTER, MSOP-8 XTR117 4-20mA Current Loop Transmitter 电流回路发送器, 380kHz 5V, 8针 MSOP封装 Sensor Interface XTR117 4-20mA Crnt Loop Transmitter

¥9.0600

详情

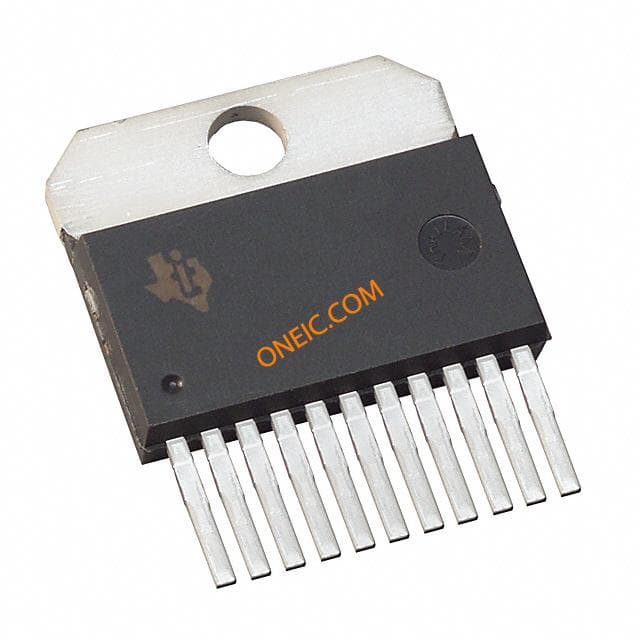

OPA549S
