ISO721DG4

制造商	Texas Instruments Incorporated
描述	OptoCoupler Buffer-OUT 1-CH 8-Pin SOIC Tube Digital Isolator Logic 1-CH 100Mbps 8-Pin SOIC Rail IC DGTL ISO 1CH CMOS 8SOIC High Speed Digital Isolator 8-Pin SOIC Isolator Interface IC 3.3V/5V High-Speed Digital DIGITAL ISOLATOR, 4KV, 100MBPS, 721 Single 100Mbps Digital Isolator
分类	连接器解决方案背板连接器DIN 41612

商业参数

产品类别	Isolator Interface IC	标准包装数量	Rail / Tube
工厂包装数量	75	标准封装名称	SOIC

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423300
零件状态	ACTIVE	ESD保护	±1@CDM/±2@HBM
认证机构标志	CSA/DIN/EN/IEC/UL/VDE

电气参数

转速	100	输出端	Buffer
数据速率	100Mbps	输出类型	Logic
隔离类型	2000	数据速率（最大）	100Mbps
输出功能	High	上升时间（典型）	2ns
输出电流	:10mA	供电电压	3 to 5.5 V
传播延迟	17ns	通道数量	1
击穿电压	4000	隔离电压	4000Vpk
最大额定电流	Catalog	ADC/DAC 数量	:1
双向通道数	1/0	最小供电电压	5.5
最大功耗	159	静态电流 (Iq)	12
传播延迟时间	24 ns	输入逻辑高电平	TTL
输入偏置电流（最大）	10 μA	最大传播延迟 @ V, 最大CL	2(Typ)
正向电压（最大）@ If	5.5V	传播延迟 tpLH / tpHL（最大）	24 ns
额定交流电压（相间）	560	共模瞬态抗扰度（最小）	25
最大持续工作电压（MCOV）	560Vp

机械参数

深度	1.75mm	宽度	4mm
长度	5mm	重量	0.002677 oz
包装方式	Rail	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	8
封装形式	8SOIC	材料表面处理	:MSL 1 - Unlimited
总长度	5(Max)	包装数量	SOIC
位数	8	外壳尺寸-插件	1.5(Max)
供应商器件封装	8-SOIC

产品信息

系列	ISO721	软件	SLLS629K
基本单元	:721	图案编号	Y
功能框图	fbd_slls629k.gif	使用的IC/零件	View
印刷电路板数量	8	输入 - 侧1/侧2	1/0

环境参数

测试温度

-40 to 125

工作温度

-40 to 125 °C

文档与媒体

ISO721/M, ISO722/M

1762989.pdf

相关型号

DCP010505BP

texas instruments

Conv DC-DC Single 4.5V to 5.5V 7-Pin PDIP Tube IC REG ISOLATED 5V 0.2A 7DIP DCP010505BP, DC-DC Converter,, 0.4MHz, 7-Pin PDIP DC/DC Converters Mini 1W Iso Unreg DC/DC Converter DC/DC CONVERTER, 1W 5V/5V, 10505 DC-DC converter; Uin:4.5÷5.5V; 200mA; DIP14 Miniature, 1W Isolated Unregulated DC/DC Converters Texas Instruments 直流-直流转换器, 200mA, 4.5 → 5.5 V输入, 0.4 MHz, 7针 PDIP封装

¥53.7422

详情

ISO150AUG4

texas instruments

Digital Coupler 12-Pin SOP Tube IC DGTL ISO 2CH CMOS 80MBD 12SOP Dual Isolated Bidirectional Dig Coupler Isolator Interface IC Dual Isol Bi-Dir Digital Coupler DIGITAL COUPLER, DUAL ISOL BI-DIR

¥99.6600

详情

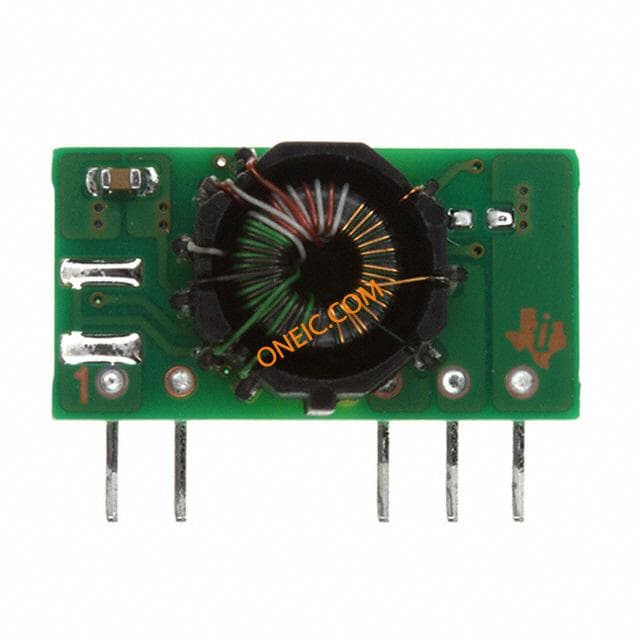

DCH010505DN7
