ISO3086TDW
| 制造商 | Texas Instruments Incorporated |
| 描述 | Single Transmitter/Receiver RS-485 16-Pin SOIC IC TXRX RS485 ISOLATED 16SOIC Isolator Interface IC ISOLATED 485 XCEIVER ISOLATOR, TXRX, RS485, 16SOIC Isolated 485 Transceiver with integrated transformer driver Texas Instruments 20MBps 线路收发器, RS-485接口, 差分接收器信号, 3.3 V、5 V, 16针 SOIC封装 Digital Isolators ISOLATED 485 XCEIVER |
| 分类 |
商业参数
| 其他名称 | 296-29335-5 | 产品类别 | Isolator Interface IC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 40 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| 故障保护 | -9 to 14 | ||
电气参数
| 数据速率 | 20(Max) Mbps | 接口 | RS-422|RS-485 |
| 波特率 | 20 | 驱动类型 | 3-State |
| 短路失效 | Idle Open Short | 输入信号 | Differential |
| 信号类型 | Differential | 输入功率 | Dual |
| 隔离电源 | Yes | 数据速率（最大） | Multipoint |
| 输出电流 | 12 mA | 输入数量 | 1 |
| 供电电压 | 3.3|5 V | 输出数量 | 1 |
| 供电类型 | Dual | 传播延迟 | :25ns |
| 通道数量 | 2 Channel | 接收器迟滞 | 30mV |
| 传播延迟时间 | 45 ns | 电源电压范围（典型） | 3.3/5 V |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 7.6(Max) | 重量 | 0.00027 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :16 | 封装形式 | 16SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 10.5(Max) | 包装数量 | SOIC |
| 位数 | 16 | 外壳尺寸-插件 | 2.35(Max) |
| 供应商器件封装 | 16-SOIC | ||
产品信息
| 类型 | Transceiver, Isolated | 双工模式 | Full |
| 系列 | ISO3086T | 功能 | Line Transmitter/Receiver |
| 协议 | RS485 | 软件 | SLLSE27C |
| 通信接口 | RS-485 | 图案编号 | Y |
| 节点数 | 256 | 功能框图 | alt_sllse27c.gif |
| 使用的IC/零件 | View | 接收器数量 | 1 |
| 印刷电路板数量 | 16 | 发射器数量 | 1 |
| 驱动器/接收器数量 | 1/1 | 发射器/接收器数量 | 1 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
相关型号

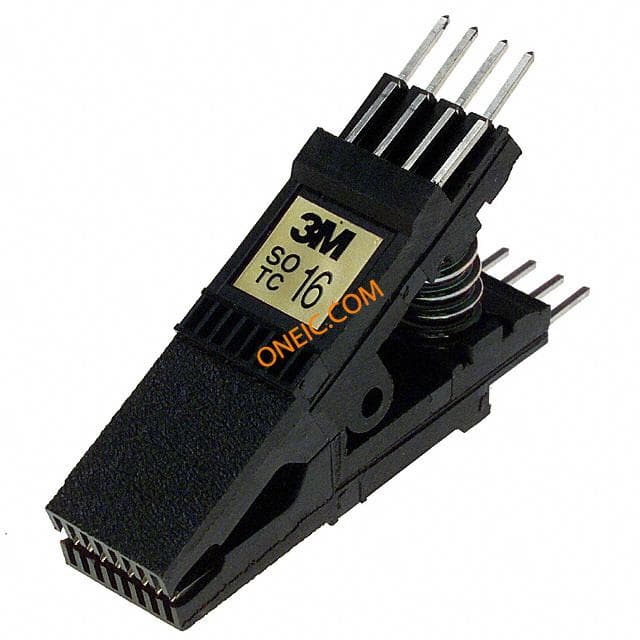

923650-16
3m interconnect solutions
16-PIN SOIC NARROW TEST CLIP, ALLOY SOIC Surface Mount 16-PIN TEST CLIP ALLOY SOIC .15" IC TEST CLIP 16 WAYS Test Clips 16P SOIC SMT NARROW TEST CLIP, SOIC, 16WAY IC test clips SO-16, 923650-16, 3M
¥128.5099
详情

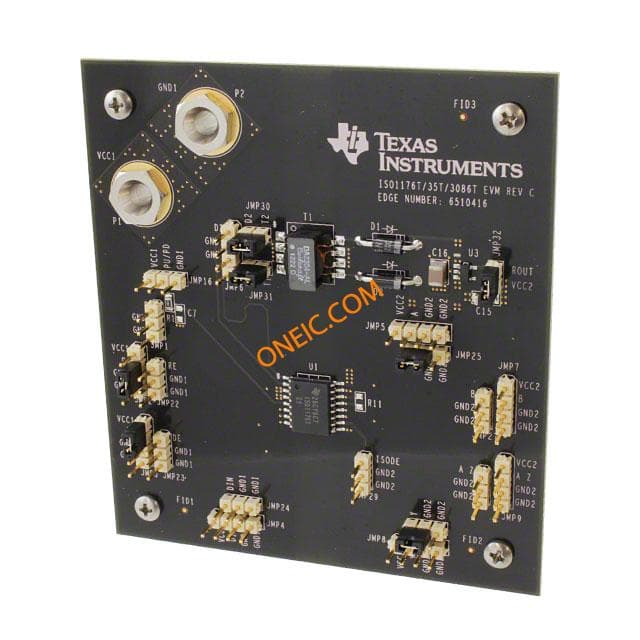

ISO1176TEVM
