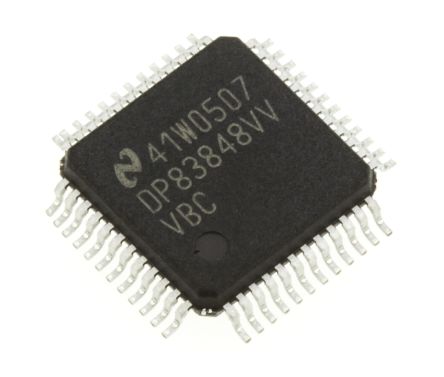

点击放大查看
DP83848CVV/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | PHY 1-CH 10Mbps/100Mbps 48-Pin LQFP Tray IC TXRX ETHERNET PHYTER 48-LQFP DP83848CVV/NOPB, 10/100BASE-TX Physical Layer Transceiver, 3.3V, 48-Pin LQFP IC, ETHERNET TRANSCEIVER Driver; ethernet transceiver; 0.4÷3.1V; Channels:1; LQFP48 PHYTER Commercial Temperature Single Port 10/100 Mb/s Ethernet Physical Layer Transceiver Interface Isolator LQFP-48, DP83848, DP83848CVV/NOPB, Texas Instruments 以太网收发器, 支持100BASE-TX，10BASE-T标准, 3.3 V, 48针 LQFP封装 Ethernet ICs PHYTER COMMERCIAL TEMP SGL PORT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Trays | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 标准 | 100BASE-TX|10BASE-T | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| 保护特性 | No | ||
电气参数
| LED | 3 | 以太网 | :IEEE 802.3u |
| 数据速率 | 100 Mbps | 接口 | :MII, RMII, Serial |
| 额定电压 | 3.3 V | 数据速率（最大） | 100 Mbps |
| 输出电流 | 92 mA | 驱动电路 | :Ethernet Transceiver |
| 供电电压 | 3 V ~ 3.6 V | 供电类型 | Analogue, Digital |
| 通道数量 | 1 | 最大额定电流 | Catalog |
| 最小供电电压 | 3 V | 差分 - 输入:输出 | No |
| 共模瞬态抗扰度（最小） | Commercial | ||
机械参数
| 宽度 | 7mm | 高度 | 1.4mm |
| 长度 | 7mm | 重量 | 0.0003 |
| 包装方式 | Tray | 端接方式 | :SMD |
| 电缆长度 | 137 | 安装类型 | Surface Mount |
| 引脚数 | :48 | 封装形式 | 48LQFP |
| 冷却的封装 | LQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | 250 | 尺寸/外形 | 7 x 7 x 1.4mm |
| 位数 | 48 | 供应商器件封装 | 48-LQFP (7x7) |
产品信息
| SPG | 250 | 类型 | Transceiver |
| 计数（如每日/双次） | Single | 功能 | PHY |
| 协议 | Ethernet | 软件 | SNLS266E |
| 基本单元 | :83848 | 端口数 | :1 |
| 单元数量 | 1 | 功能框图 | fbd_snls266e.gif |
| 使用的IC/零件 | ethernet transceiver | 包含MCU/MPU板 | No |
| 驱动器/接收器数量 | 1/1 | ||
环境参数
| 测试温度 | 0 to 70 | 工作温度 | 0°C ~ 70°C |
| 结工作温度 | 70C | ||
