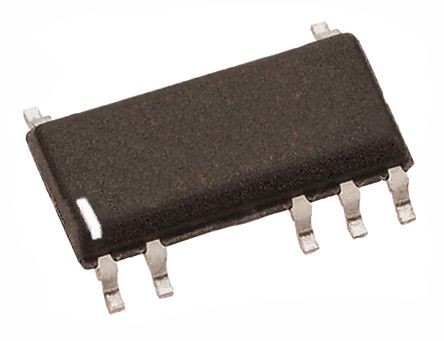

点击放大查看
DCV010515DP-U
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Dual Step Up 4.5V to 5.5V 7-Pin SOP T/R IC REG ISO FIX/ADJ 33MA DL 7SOP DCV010515DP-U, Dual DC-DC Converter, -15, 15V, Step Up, 0.4MHz, 7-Pin SOP DC/DC Converters Mini 1W 1500Vrms Isolate DC/DC Cnvrtr Miniature, 1W, 1500Vrms Isolated Unregulated DC/DC Converters Texas Instruments , 双 直流-直流转换器, 升压, 33mA, 4.5 → 5.5 V输入, -15 V, 15 V输出, 0.4 MHz, 7针 SOP封装 |
| 分类 |
商业参数
| 产品 | Isolated | 其他名称 | DCV010515DPU |
| 产品类别 | DC/DC Converters | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 25 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 2 | 效率 | 85(Typ) % |
| 输出类型 | Fixed | 最大功率 | 0.97(Typ) W |
| 输出功率 | 1 W | 转换器类型 | Step Up |
| 稳压器类型 | 是 | 额定电压 | 15|-15 V |
| 输出电流 | 0.033|0.03 A | 供电电压 | -15.75 |
| 输出数量 | 2 | 输出电流2 | 0.03 |
| 稳压器拓扑 | Step Up | 输出电压4 | 15 |
| 最大功率（瓦特） | 1W | 开关稳压器 | Yes |
| 隔离电压 | 1.5kV (1500V) | 最大额定电流 | 33mA |
| 开关频率 | 400(Typ) kHz | 最小输入电压 | 15V |
| 静态电流 (Iq) | 42 | 直流输入电压（最小） | 4.5 V |
| 输出电流/通道 | 30 mA | ||
机械参数
| 宽度 | 6.61mm | 高度 | 3.94mm |
| 长度 | 19.18mm | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 7 |
| 封装形式 | 7SOP | 冷却的封装 | SOP |
| 总长度 | 19.18 | 包装数量 | SOP |
| 尺寸/外形 | 0.78" L x 0.33" W x 0.21" H (19.7mm x 8.3mm x 5.3mm) | 位数 | 7 |
| 外壳尺寸-插件 | 3.94 | ||
产品信息
| 类型 | Step Up | 系列 | DCV010515D |
| 产品特性 | OTP, SCP | 软件 | SBVS014A |
| 使用的IC/零件 | View | 印刷电路板数量 | 7 |
环境参数
| 工作温度 | -40 to 85 °C | ||
