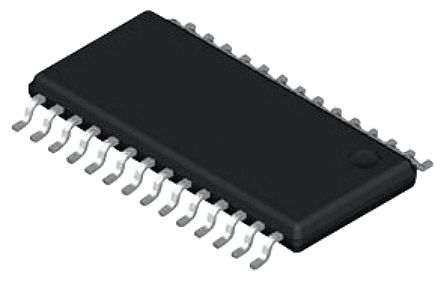

DAC900E
| 制造商 | Texas Instruments Incorporated |
| 描述 | DAC 1-CH Segment 10-bit 28-Pin TSSOP Tube Digital to Analog Converters - DAC 10-Bit 165MSPS SpeedPlus DAC IC 10-BIT D/A CONV 28-TSSOP DAC900E, 10-Bit 10 Bit DAC 200Msps, Parallel, 28-Pin TSSOP 10-Bit, 165MSPS SpeedPlus(TM) DAC Scalable Current Outputs between 2mA to 20mA Texas Instruments , 10 位 DAC, 200Msps, 并行接口, 28针 TSSOP封装 |
| 分类 |
商业参数
| 产品 | Digital to Analog Converters | 产品类别 | Digital to Analog Converters - DAC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 数据速率 | 200Msps | 接口 | Parallel |
| 满量程 | 10 %FSR | 分辨率 | 10 Bit |
| 输出类型 | Current | 信号类型 | 68 |
| INL/DNL（LSB） | ±1 LSB | 输入功率 | Analog and Digital |
| 建立时间 | 0.03(Typ) us | 转换器类型 | General Purpose |
| 数据接口 | Parallel | 位数 | 10 |
| 数据速率（最大） | 200 Msps | DAC数量 | 1 |
| 供电电压 | 5.5 V | 数字I/O线数 | 并行 |
| 失真额定值（如THD） | +/- 1 LSB | 输出数量 | 1 |
| 供电类型 | Analog and Digital | 电压基准 | Internal or External |
| 通道数量 | 1 | 采样频率 | 200 MS/s |
| 最大额定电流 | Catalog | 供电电源 | Analog and Digital |
| 平均正向功率 | 170 | 输出数量与类型 | 2 Current, Unipolar |
| 采样率（每秒） | 200M | 电源电压范围（典型） | Not Required V |
| 精度 - 电压表；电流表 | 10%FSR | ||
机械参数
| 宽度 | 4.4mm | 高度 | 1.15mm |
| 长度 | 9.7mm | 重量 | 0.004145 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 28 | 封装形式 | 28TSSOP |
| 冷却的封装 | TSSOP | 总长度 | 9.8(Max) |
| 包装数量 | TSSOP | 尺寸/外形 | 9.7 x 4.4 x 1.15mm |
| 位数 | 28 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 28-TSSOP | 外壳尺寸-插入件（转换至） | 段 |
产品信息
| 系列 | DAC900 | 软件 | SBAS093B |
| 架构 | Segment | 制造商全称 | Texas Instruments |
| 使用的IC/零件 | View | 其他规格 | 0.03µs |
| 印刷电路板数量 | 28 | A/D转换器数量 | 1 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
