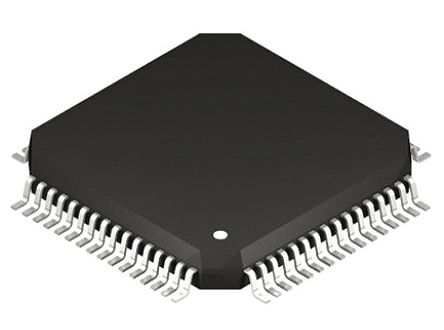

DAC8728SPAG
| 制造商 | Texas Instruments Incorporated |
| 描述 | DAC 8-CH Resistor-String 16-bit 64-Pin TQFP Tray IC DAC 16BIT OCTAL LP 64TQFP DAC8728SPAG, 16-Bit 16 Bit DAC 8-channel Parallel, 64-Pin TQFP Digital to Analog Converters - DAC Octal Lo Pwr 16B +/- 15V Out Para In DAC Octal, Low power, 16-bit,+/-16.5V Output Parallel Input Digital-to-Analog Converter Texas Instruments , 8通道 16 位 DAC, 并行接口, 64针 TQFP封装 |
| 分类 |
商业参数
| 产品 | Digital to Analog Converters | 其他名称 | 296-25472 |
| 产品类别 | Digital to Analog Converters - DAC | 标准包装数量 | Trays |
| 工厂包装数量 | 160 | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 接口 | Parallel | 满量程 | ±15 LSB |
| 分辨率 | 16 Bit | 输出类型 | Voltage |
| 输出范围 | -16.5 | INL/DNL（LSB） | ±4 LSB |
| 输入功率 | Single/Dual | 建立时间 | 10(Typ) us |
| 转换器类型 | General Purpose | 数据接口 | Parallel |
| 位数 | 16 | 基准类型 | Ext |
| DAC数量 | 8 | 供电电压 | 36 V |
| 数字I/O线数 | 并行 | 失真额定值（如THD） | +/- 4 LSB |
| 输出数量 | 8 | 供电类型 | Single|Dual |
| 电压基准 | External | 通道数量 | 8 |
| 最大额定电流 | Catalog | 供电电源 | Analog and Digital, Dual ± |
| 增益带宽积 | 0.01 | 平均正向功率 | 107 |
| 传播延迟时间 | 15µs | 输出数量与类型 | 8 Voltage, Unipolar; 8 Voltage, Bipolar |
| 采样率（每秒） | * | 电源电压范围（典型） | �15.5/�17 V |
| 精度 - 电压表；电流表 | ±15LSB | 双电源电压（V+/-） | ±15.5 V, ±17 V |
机械参数
| 宽度 | 10mm | 高度 | 1mm |
| 长度 | 10mm | 包装方式 | Tray |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 连接器类型 | Parallel | 安装样式 | SMD/SMT |
| 引脚数 | 64 | 封装形式 | 64TQFP |
| 冷却的封装 | TQFP | 总长度 | 10.2(Max) |
| 包装数量 | TQFP | 尺寸/外形 | 10 x 10 x 1mm |
| 位数 | 64 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 64-TQFP (10x10) | 外壳尺寸-插入件（转换至） | 电阻串 |
产品信息
| 系列 | DAC8728 | 功能 | Y |
| 软件 | SBAS466A | 架构 | Resistor-String |
| 制造商全称 | Texas Instruments | 开发套件 | DAC8728EVM |
| 功能框图 | fbd_sbas466a.gif | 使用的IC/零件 | View |
| 其他规格 | 10µs | 印刷电路板数量 | 64 |
| A/D转换器数量 | 8 | ||
环境参数
| 测试温度 | -40 to 105 | 工作温度 | -40 to 105 °C |
| 结工作温度 | 105C | ||
