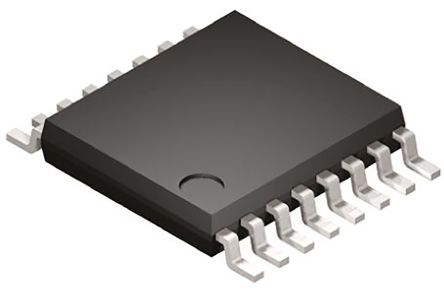

点击放大查看
DAC8534IPW
| 制造商 | Texas Instruments Incorporated |
| 描述 | DAC 4-CH Resistor-String 16-bit 16-Pin TSSOP Tube Digital to Analog Converters - DAC 2.7 to 5.5V Quad Ch 16-Bit Serial Input IC DAC LP 16BIT QUAD CH 16-TSSOP DAC8534IPW, 16-Bit 16 Bit DAC Quad 93ksps, SPI, Microwire, 16-Pin TSSOP 2.7V to 5.5V, Quad Channel, 16-Bit, Serial Input DAC D/A converter IC 16 Bit TSSOP-16, DAC8534, DAC8534IPW, Texas Instruments Texas Instruments 四 16 位 DAC, 93ksps, SPI, Microwire接口, 16针 TSSOP封装 |
| 分类 |
商业参数
| 产品 | Digital to Analog Converters | 其他名称 | 296-13718-5 |
| 产品类别 | Digital to Analog Converters - DAC | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 90 | 标准封装名称 | TSSOP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | Voltage output | 数据速率 | 93ksps |
| 接口 | Serial (3-Wire, SPI, QSPI, Microwire) | 信噪比 | 94(Typ) dB |
| 满量程 | -1 %FSR | 分辨率 | 16 Bit |
| 输出类型 | Voltage | 输出范围 | 0 |
| INL/DNL（LSB） | ±0.0987 %FSR | 输入功率 | Single |
| 建立时间 | 10 us | 转换器类型 | General Purpose |
| 数据接口 | Serial | 位数 | 16 |
| 基准类型 | Ext | 数据速率（最大） | 93 Ksps |
| DAC数量 | 4 | 供电电压 | 5.5 V |
| 数字I/O线数 | 串行 (SPI/QSPI/Microwire) | 失真额定值（如THD） | ±0.099%FSR |
| 输出数量 | 4 | 供电类型 | Single |
| 电压基准 | External | 通道数量 | 4 |
| 最大额定电流 | Catalog | 供电电源 | Single Supply |
| 增益带宽积 | 1 | 平均正向功率 | 2.7 |
| 传播延迟时间 | 8µs | 输出数量与类型 | 4 Voltage, Unipolar; 4 Voltage, Bipolar |
| 采样率（每秒） | 93k | 电源电压范围（典型） | Not Required V |
| 精度 - 电压表；电流表 | -1%FSR | ||
机械参数
| 宽度 | 4.4mm | 高度 | 1.15mm |
| 长度 | 5mm | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 连接器类型 | Serial | 安装样式 | SMD/SMT |
| 引脚数 | 16 | 封装形式 | 16TSSOP |
| 冷却的封装 | TSSOP | 总长度 | 5.1(Max) |
| 包装数量 | TSSOP | 尺寸/外形 | 5 x 4.4 x 1.15mm |
| 位数 | 16 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 16-TSSOP | 外壳尺寸-插入件（转换至） | 电阻串 |
产品信息
| 设计类型 | 4 Channel | 系列 | DAC8534 |
| 软件 | SBAS254D | 架构 | Resistor-String |
| 制造商全称 | Texas Instruments | 总线连接 | 3 wire |
| 开发套件 | DAC8534EVM | 功能框图 | fbd_sbas254d.gif |
| 使用的IC/零件 | View | 其他规格 | 10µs |
| 印刷电路板数量 | 16 | A/D转换器数量 | 4 |
环境参数
| 测试温度 | -40 to 105 | 工作温度 | -40 to 105 °C |
| 结工作温度 | 105C | ||
