DAC7715UB

制造商	Texas Instruments Incorporated
描述	DAC 4-CH R-2R 12-bit 16-Pin SOIC Tube Digital to Analog Converters - DAC Quad Ser In 12-Bit Voltage Output IC 12BIT QUAD VOUT SER 16-SOIC Quad, Serial Input, 12-Bit, Voltage Output Digital-To-Analog Converter Texas Instruments 四 12 位 DAC, 89ksps, 串行接口, 16针 SOIC封装
分类	集成电路数据转换器通用数据转换器

商业参数

产品	Digital to Analog Converters	产品类别	Digital to Analog Converters - DAC
标准包装数量	Rail / Tube	工厂包装数量	40
标准封装名称	SOIC

合规参数

RoHS	RoHS Compliant	欧盟RoHS	Compliant
零件状态	ACTIVE	抗辐射加固	No

电气参数

数据速率	89ksps	接口	Serial
满量程	±2 LSB	分辨率	12 Bit
输出类型	Voltage	输出范围	-10
INL/DNL（LSB）	±1 LSB	输入功率	Single/Dual
建立时间	10 us	转换器类型	General Purpose
数据接口	Serial	位数	12
基准类型	Ext	数据速率（最大）	89 Ksps
DAC数量	4	供电电压	15.75 V
数字I/O线数	串行	失真额定值（如THD）	+/- 1 LSB
输出数量	4	供电类型	Single\|Dual
电压基准	External	通道数量	4
采样频率	89 kS/s	最大额定电流	Catalog
供电电源	Dual ±	增益带宽积	0.05
平均正向功率	45	输出数量与类型	4 Voltage, Unipolar; 4 Voltage, Bipolar
采样率（每秒）	89k	电源电压范围（典型）	�15 V
精度 - 电压表；电流表	±2LSB	双电源电压（V+/-）	±15V

机械参数

宽度	7.52mm	高度	2.35mm
长度	10.28mm	重量	0.014829 oz
包装方式	Tube	引脚样式	Gull-wing
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	16	封装形式	16SOIC
冷却的封装	SOIC	总长度	10.5(Max)
包装数量	SOIC	尺寸/外形	10.28 x 7.52 x 2.35mm
位数	16	外壳尺寸-插件	2.35(Max)
供应商器件封装	16-SOIC	外壳尺寸-插入件（转换至）	R-2R，电阻串

产品信息

系列	DAC7715	功能	Y
软件	SBAS140	架构	R-2R
制造商全称	Texas Instruments	功能框图	fbd_sbas140.gif
使用的IC/零件	View	其他规格	10µs
印刷电路板数量	16	A/D转换器数量	4

环境参数

测试温度	-40 to 85	工作温度	-40 to 85 °C
结工作温度	85C

文档与媒体

DAC7715

1762582.pdf

相关型号

REF102AU

texas instruments

V-Ref Precision 10V 10mA 8-Pin SOIC Tube IC VREF SERIES PREC 10V 8-SOIC Voltage References Precision Voltage Reference IC, SM, VOLT REF, 10V Voltage reference source; 10V; SO8 Precision Voltage Reference Voltage reference 10 V SO-8, REF102, REF102AU, Texas Instruments Texas Instruments Fixed 10V 电压参考, ±0.1 %精确度, 40 V输入, 8针 SOIC封装

¥18.1200

详情

DAC8802IPWG4

texas instruments

DAC 2-CH R-2R/Current Steering 14-bit 16-Pin TSSOP Tube IC DAC 14BIT DUAL MULT 16-TSSOP DAC8802IPWG4, 14-Bit 14 Bit DAC Dual, 2Msps, SPI, 16-Pin TSSOP Digital to Analog Converters - DAC Dual Serial Input 14-Bit Multiplying IC, 14BIT DAC DUAL MULTIPLYING, SMD 14-Bit, Dual Channel, Serial Interface, Multiplying Digital-to-Analog Converter

¥63.4200

详情

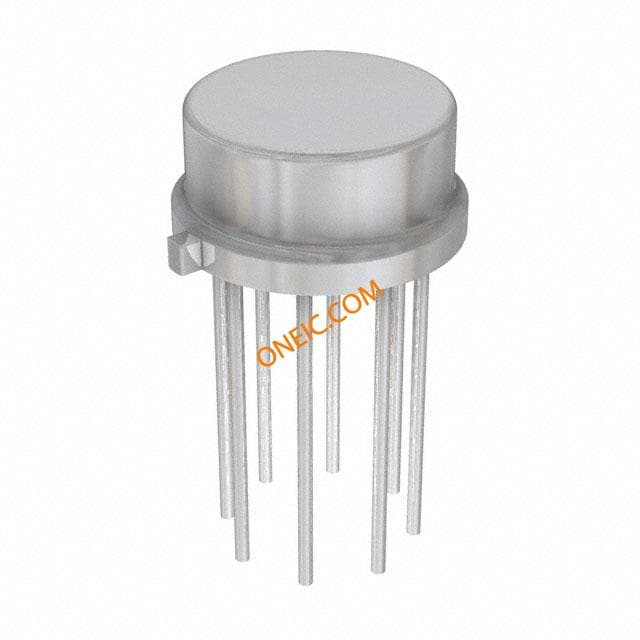

OPA2111BM
