CD74ACT245M
| 制造商 | Texas Instruments Incorporated |
| 描述 | Bus XCVR Single 8-CH 3-ST 20-Pin SOIC Tube Bus Transceivers Tri-State Non-Invert IC TRANSCEIVER 8BIT N-INV 20SOIC 74ACT CMOS, SMD, 74ACT245, SOIC20 Octal Non-Inverting Bus Transceivers with 3-State Outputs , 8位 非反相 总线收发器, 20针 SOIC封装 |
| 分类 |
商业参数
| 其他名称 | 296-4271-5 | 产品类别 | Bus Transceivers |
| 标准包装数量 | Bulk, Rail / Tube | 工厂包装数量 | 25 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423990 | 零件状态 | :74ACT245 |
| 抗辐射加固 | No | ||
电气参数
| 电压 | 5 | 数据速率 | Bi-Directional |
| 输入类型 | TTL | 逻辑类型 | ACT |
| 输出类型 | 3-State | 输出信号 | CMOS |
| 位数 | 8 | 额定电压 | 5 V |
| 输入数量 | :1 | 输出电压 | CMOS |
| 供电电压 | 5.5 V | 通道数量 | 8 |
| 元件数量 | 1 | 最大额定电流 | Catalog |
| 输出1频率 | 90 | 施密特触发器输入 | No |
| 最小供电电压 | 4.5 V | 输入逻辑低电平 | TTL |
| 传播延迟时间 | 10 ns | 输入逻辑高电平 | TTL |
| 静态电流（最大） | 0.08 | 输出高/低电流 | - 24 mA |
| 每元件位数 | 8 | 输出源/灌电流 | -24/24 |
| 传播延迟 tpLH / tpHL（最大） | 8.7 | ||
机械参数
| 重量 | 0.017662 oz | 包装方式 | Tube |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :20 |
| 封装形式 | 20SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 包装数量 | 25 | TUBE |
| 位数 | 20 | 供应商器件封装 | 20-SOIC |
产品信息
| 系列 | CD74ACT245 | 已删除 | Compliant |
| 功能 | Bus Transceiver | 极性 | Non-Inverting |
| 软件 | SCHS245B | 基本单元 | :74 |
| 技术 | CMOS | 门数量 | :8 |
| 电路数 | 8 | 射频系列/标准 | ACT |
| 使用的IC/零件 | View | 输入数量及类型 | 1 Low/High |
环境参数
| 测试温度 | -55 to 125 | 工作温度 | + 125 C |
相关型号

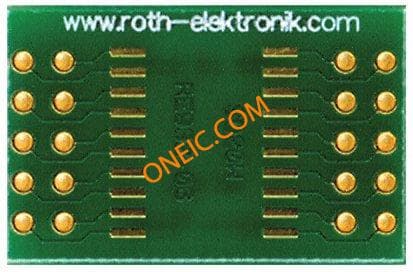

RE932-06
