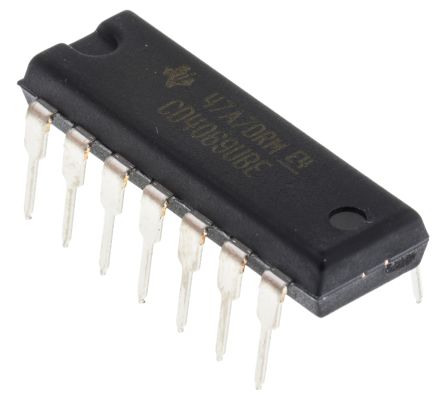

CD4069UBE
| 制造商 | Texas Instruments Incorporated |
| 描述 | Inverter 6-Element CMOS 14-Pin PDIP Tube IC HEX INVERTER 14-DIP CD4069UBE, Hex Inverter 4.2mA 3 to 18V 14-Pin PDIP Inverters Hex IC, 4000 CMOS, 4069, DIP14, 18V CMOS Hex Inverter Logic IC DIL-14, HCF4069UBEY, ST Texas Instruments , 反相器, 4.2mA, 3 → 18 V, 14针 PDIP封装 No |
| 分类 |
商业参数
| 其他名称 | 296-3518-5 | 产品类别 | Inverters |
| 标准包装数量 | Rail / Tube, Bulk | 工厂包装数量 | 25 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | :4069 | 抗辐射加固 | No |
电气参数
| 电压 | 5 | 输入类型 | CMOS |
| 逻辑类型 | CD4000 | 输出类型 | CMOS |
| 位数 | 6 | 额定电压 | 3.3|5|9|12|15 V |
| 输出电流 | :6.8mA | 输入数量 | 1 |
| 供电电压 | 3 V ~ 18 V | 传播延迟 | 50 pF |
| 元件数量 | 6 | 最大额定电流 | Catalog |
| 输出1频率 | 12 | 施密特触发器输入 | No |
| 最小供电电压 | 18 V | 传播延迟（最大） | 110 |
| 静态电流 (Iq) | 0.02 uA | 传播延迟时间 | 110 ns, 60 ns, 50 ns |
| 逻辑电压 - VIL, VIH | 4 V ~ 12.5 V | 静态电流（最大） | 1µA |
| 输出高/低电流 | 4.2(Min) mA | 输出源/灌电流 | -1/1 |
| 最大传播延迟 @ V, 最大CL | 110@5V|60@10V|50@15V ns | 传播延迟 tpLH / tpHL（最大） | 110 |
| 共模瞬态抗扰度（最小） | Military | ||
机械参数
| 宽度 | 6.35mm | 高度 | 4.57mm |
| 长度 | 19.3mm | 重量 | 0.032734 oz |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 端接方式 | :Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :14 |
| 封装形式 | 14PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 总长度 | 19.69(Max) |
| 包装数量 | PDIP | 尺寸/外形 | 19.3 x 6.35 x 4.57mm |
| 位数 | 14 | 外壳尺寸-插件 | 5.08(Max) - 0.51(Min) |
| 供应商器件封装 | 14-PDIP | ||
产品信息
| 系列 | CD4069UB | 工艺（或'制程'，根据具体值如CMOS） | CMOS |
| 功能 | Inverter | 软件 | SCHS054C |
| 基本单元 | :4069 | 技术 | CMOS |
| 门数量 | :6 | 电路数 | 6 |
| 射频系列/标准 | CD4000 | 使用的IC/零件 | :CD4069UBE |
| 印刷电路板数量 | 14 | ||
环境参数
| 测试温度 | -55 to 125 | 工作温度 | -55 to 125 °C |
