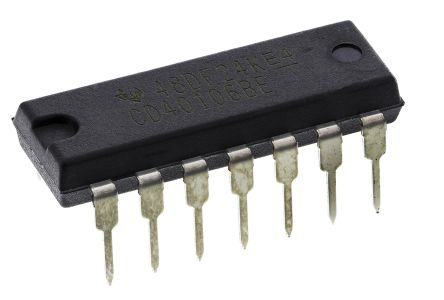

CD40106BE
| 制造商 | Texas Instruments Incorporated |
| 描述 | Inverter Schmitt Trigger 6-Element CMOS 14-Pin PDIP Tube Inverters Hex Schmitt Trigger IC HEX SCHMITT TRIGGER 14-DIP CD40106BE, CMOS Hex Schmitt Inverter, 4.2mA 3 to 18V 14-Pin PDIP IC, HEX INVERTER, 4000 CMOS, 14DIP IC, HEX INVERTER, SCHMITT TRIGGER, DIP14 CMOS Hex Schmitt Triggers Logic IC DIL-14, HEF40106BP, NXP , 六 CMOS 反相器, 4.2mA, 14针 PDIP封装 |
| 分类 |
商业参数
| 其他名称 | 296-3503-5 | 产品类别 | Inverters |
| 标准包装数量 | Bulk, Rail / Tube | 工厂包装数量 | 25 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | :40106 | 抗辐射加固 | No |
电气参数
| 电压 | 5 | 输入类型 | Schmitt Trigger |
| 逻辑类型 | CD4000 | 输出类型 | Schmitt Trigger |
| 位数 | 6 | 额定电压 | 3.3|5|9|12|15 V |
| 输出电流 | :6.8mA | 输入数量 | 1 |
| 供电电压 | 18 V | 传播延迟 | 50 pF |
| 元件数量 | 6 | 最大额定电流 | Catalog |
| 输出1频率 | 12 | 施密特触发器输入 | Yes |
| 最小供电电压 | 18 V | 传播延迟（最大） | 280 |
| 静态电流 (Iq) | 0.04 uA | 传播延迟时间 | 280 ns, 140 ns, 120 ns |
| 逻辑电压 - VIL, VIH | 3.6 V ~ 10.8 V | 静态电流（最大） | 4µA |
| 输出高/低电流 | 4.2(Min) mA | 输出源/灌电流 | -1/1 |
| 最大传播延迟 @ V, 最大CL | 280@5V|140@10V|120@15V ns | 传播延迟 tpLH / tpHL（最大） | 280 |
| 共模瞬态抗扰度（最小） | Military | ||
机械参数
| 宽度 | 6.35mm | 高度 | 4.57mm |
| 长度 | 19.3mm | 重量 | 0.032734 oz |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 端接方式 | :Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :14 |
| 封装形式 | 14PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 总长度 | 19.69(Max) |
| 包装数量 | PDIP | 尺寸/外形 | 19.3 x 6.35 x 4.57mm |
| 位数 | 14 | 外壳尺寸-插件 | 5.08(Max) - 0.51(Min) |
| 供应商器件封装 | 14-PDIP | ||
产品信息
| 系列 | CD40106B | 工艺（或'制程'，根据具体值如CMOS） | CMOS |
| 产品特性 | Schmitt Trigger | 功能 | Inverter Schmitt Trigger |
| 软件 | SCHS097D | 基本单元 | :40106 |
| 技术 | CMOS | 门数量 | :6 |
| 电路数 | 6 | 射频系列/标准 | CD4000 |
| 使用的IC/零件 | :CD40106BE | 印刷电路板数量 | 14 |
环境参数
| 测试温度 | -55 to 125 | 工作温度 | -55 to 125 °C |
